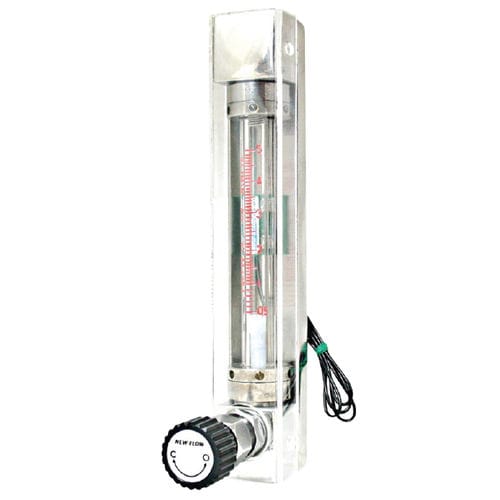

Medidor de vazão de área variável M_Type

volumétricopara líquidospara gás

Dados técnicos A. Medição do caudal raro para -Gases e líquidos -Sistema de processo químico -Sistema de tratamento de água -Sistema de caudal industrial B. Condição de serviço -Viscosidade: ≦3cP -Máx. temperatura de trabalho: Metal: 100 ℃; Plástico: 60 ℃ -Máx. pressão de trabalho: (1) Material do corpo: MS: 15kg/cm2 MV: 6kg/cm2 (2) Tubo de vidro: Vidro de borosilicato 6kg/cm2, pressão instantânea: 8kg/cm2 (3) Tubo P.C: 10kg/cm2, pressão instantânea: 15kg/cm2 C. Interruptor de alarme disponível (N.O) -Classificação do interrutor: AC 125V 0.5A / DC 100V 10W / Max. DC 250V ＜ 40mA D. Precisão: ±4%F.S Princípio de funcionamento O medidor de vazão de área variável contém um flutuador e um tubo cônico. O fluido passa através do tubo cónico e é forçado a subir até ao flutuador. O caudal é medido em função da área da abertura. Essa área é exibida como o flutuador que é livre para se mover para produzir a área variável.
