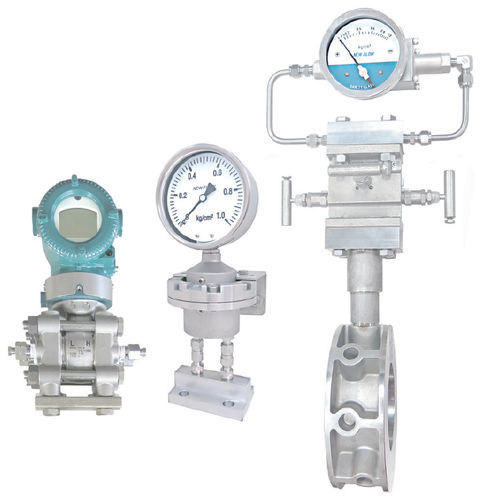

Placa de orifício para medição de fluxo por pressão diferencial OPF

Dados técnicos Serviço: Ar, gases, água e outros líquidos Tipo de caixa superior: Manómetro de pressão diferencial e transmissor de pressão diferente disponível Indicador com mostrador: ø4" ou ø6" disponível (exceto tipo de transmissor) Material do invólucro: SS304 Material do corpo: SS316, SS304, PVC, PVDF, opção disponível Rácio beta: (β) 0,3~0,7 Incerteza do coeficiente de descarga: Para 1/2"-(β)0.3~0.7: ±2.25% Para 1"~1-1/2"-(β)0.3~0.7: ±1.75% Para 2"~20"-(β)0,3~0,7: ±1,25% Elemento de caudal: Tipo de orifício Tamanho da ligação: 2"~20" e opção disponível Classificação da conexão: ANSI 150#, ANSI 300#; outras classificações de flange disponíveis Faixa de vazão: Água-3~2500 M3/H; Ar-30~2400 NM3/H Temperatura máx. Temperatura de trabalho: PVC-40℃; PVDF-80℃; Metal-padrão 150℃ (opção 300℃) Precisão: DPH200/300/400: ±3%F.S (Ascendente) Transmissor D/P: ±0,04% da amplitude DPBG: ±2,5%F.S (na pressão ascendente)
