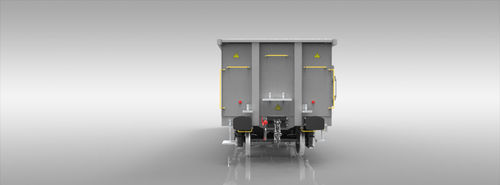

Transportadora com rodas Eamnos E06A

Características

• Este vagão caçamba aberto de quatro eixos é adequado para o transporte de agregados e produtos minerais.
• O vagão é carregado pela parte superior. Os produtos são descarregados usando caçambas mecânicas.
• O projeto do vagão atende aos requisitos das normas TSI, EN e UIC e possui marcação TEN GE para circulação.
• Os cabeçotes do quadro inferior cumprem as disposições EN 12663-2 e UIC 530-1 para a montagem de acopladores automáticos.

Capacidades

• Com comprimento entre tampões de 11.300 mm e uma carga útil potencial de até 72,0 t (dependendo das espessuras de parede selecionadas), permite alta eficiência no transporte de mercadorias.
• A limpeza do vagão é possível por portas em cada parede lateral. O vagão está equipado com uma válvula de pesagem, permitindo carregamento parcial.
• O uso de aço de alta resistência aumenta a robustez mesmo quando exposto a choques pesados durante a carga ou descarga.

Parâmetros (E06A | E06B)
Carga por eixo: 22,5 t / eixo | 22,5 t / eixo
Bitraxial: 1.435 mm | 1.435 mm
Gabarito: G1-TSI | G1-TSI
Regime de travagem: "S" | "S"
Sapata de travão: C810 | C810
Vel. máx. a 90,0 t: 100 km/h | 100 km/h
Vel. máx. (descarregado): 120 km/h | 120 km/h
Condição climática: T1 | T1
Rmin (vagão individual): 35,0 m | 35,0 m
Peso vazio: 19,0 t | 18,0 t
Carga útil: 71,0 t | 72,0 t
Comprimento interno: 9,9 m | 9,9 m
Área de carga: 26,2 m2 | 26,2 m2
Chapa de piso: 8 mm – tipo HARDOX | 6 mm – tipo HARDOX
Chapas da caixa: 6 mm – S700MC | 5 mm – S700MC
Tipo de bogie: Y25Lsd-KP1(V) | Y25Lsd-KP1(V)

Características / especificações técnicas

• Designações de modelo: E06A e E06B (série: Eamnos)
• Tipo de vagão: vagão caçamba aberto de 4 eixos para agregados e minério
• Comprimento entre tampões: 11.300 mm
• Comprimento interno: 9,9 m
• Área de carga: 26,2 m²
• Carga útil: até 71,0 t (E06A) / 72,0 t (E06B) dependendo da espessura das paredes
• Peso vazio: 19,0 t (E06A) / 18,0 t (E06B)
• Carga por eixo: 22,5 t/eixo
• Bitraxial: 1.435 mm
• Gabarito: G1-TSI
• Velocidade máx.: 100 km/h a 90,0 t, 120 km/h descarregado
• Adequação climática: T1
• Raio mínimo de curva (vagão individual): 35,0 m
• Material/espessura da chapa do piso: tipo HARDOX 8 mm (E06A) / 6 mm (E06B)
• Material/espessura das chapas da caixa: S700MC 6 mm (E06A) / 5 mm (E06B)
• Tipo de bogie: Y25Lsd-KP1(V)
• Regime de travagem: "S", Sapata de travão: C810
• Normas de projeto: TSI, EN, UIC; marcação TEN GE; cabeçotes do quadro conformes com EN 12663-2 e UIC 530-1 para acopladores automáticos
