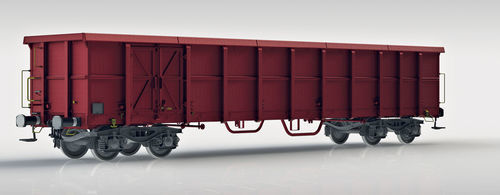

Transportadora com rodas Eanos

basculante

Visão geral do produto

• Este vagão de caixa aberta é adequado para o transporte de materiais resistentes às intempéries, principalmente cargas a granel (carvão, minério, pedra, briquetes, sucata) bem como cargas unitárias.
• O vagão pode ser carregado através da abertura superior da caixa ou através de quatro aberturas (1.800 x 1.800 mm) após a abertura das portas de batente duplas.
• O projeto do vagão atende aos requisitos das normas TSI, EN e UIC e possui a marcação TEN GE para operação em tráfego.

Capacidades

• O vagão pode ser descarregado lateralmente por volteadores rotativos através da abertura superior da caixa ou mecanicamente/manualmente através das quatro aberturas (1.800 x 1.800 mm) após a abertura das portas de batente duplas.

Parâmetros (tabela)
Carga por eixo: 22,5 t / eixo
Bitola: 1.435 mm
Gabarito: G1-TSI
Regime de travão: "S"
Tipo de travão: GP (K)
Velocidade máx. carregado (90,0 t): 100 km/h
Velocidade máx. vazio: 120 km/h
Condição climática: T1
R_min: 35,0 m
Comprimento entre buffers: 15.740 mm
Peso vazio: ≈ 24,0 t
Capacidade útil: ≈ 66,0 t
Abertura de carregamento: 14.490 x 2.720 mm
Área de carregamento: 39,4 m²
Altura de carregamento: 1.235 mm
Chapa de piso: 6 mm
Folhas da caixa: 4 e 6 mm
Bogie: Y25Ls1-K


Características / especificações técnicas

• Família de modelo: Eanos
• Volume: 82,5 m³
• Carga por eixo: 22,5 t por eixo
• Bitola: 1.435 mm (bitola padrão)
• Classificação de gabarito: G1-TSI
• Regime de travão: "S"; Tipo de travão: GP (K)
• Velocidade máxima (carregado a 90,0 t): 100 km/h; Velocidade máxima (vazio): 120 km/h
• Condição climática operacional: T1
• Raio mínimo de curva (R_min): 35,0 m
• Comprimento entre buffers: 15.740 mm
• Peso vazio aproximado: 24,0 t; Capacidade útil aproximada: 66,0 t
• Dimensões da abertura de carregamento: 14.490 x 2.720 mm; Quatro aberturas adicionais 1.800 x 1.800 mm (após abertura das portas de batente)
• Área de carregamento: 39,4 m²; Altura de carregamento: 1.235 mm
• Espessura da placa do piso: 6 mm; Espessura das chapas da caixa: 4 e 6 mm
• Tipo de bogie instalado: Y25Ls1-K
• Conformidade: Projetado para atender às normas TSI, EN e UIC; Marcação TEN GE para operação em tráfego
