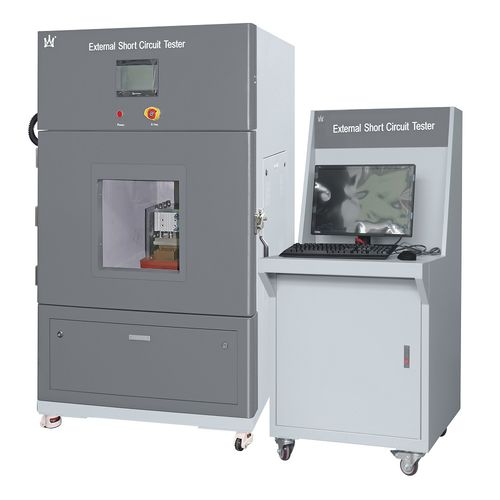

Câmara de ensaio de curto-circuito BE-XL series

para máquina de ensaio de materiaispara bateriapara controle da qualidade

Câmara de teste de curto-circuito de bateria de grande corrente Exigência de normas relevantes: 1. Objeto de teste: bateria e sistema 2. Condições de teste: - A temperatura de teste deve ser de 20 ± 10 ℃ ou superior. (De acordo com o pedido do fabricante do sistema de bateria). - Todos os dispositivos de proteção que afetam a função dos objetos de teste e relacionados aos resultados do teste devem estar em operação normal quando o teste começar. 1. Os contactores principais utilizados para carregar e descarregar devem estar fechados para indicar o modo de veículo viável e o modo de permitir o carregamento externo. Se não for possível realizar um único ensaio, efetuar dois ou mais ensaios. 2. Os terminais positivo e negativo do objeto de ensaio são ligados um ao outro para criar um curto-circuito. A resistência da ligação (incluindo a cablagem) utilizada para criar o curto-circuito não deve exceder 5mΩ. 3. Manter o curto-circuito até que qualquer uma das seguintes condições seja satisfeita e o ensaio esteja concluído. - A função de proteção do objeto de teste funciona e a corrente de curto-circuito é terminada. - Depois que a temperatura da casca do objeto de teste estiver estável (o gradiente de temperatura é inferior a 4 ℃ dentro de 2h), o curto-circuito continuará por pelo menos 1h. 6. Após o teste, observe por 2h sob a temperatura ambiente. Parâmetros técnicos: Max. Corrente de funcionamento: 10000A, 16000A Corrente máxima. Corrente transitória: 12000A,16000A Temp. Gama de temperaturas: Temperatura ambiente Resistência interna: ＜1mΩ, ＜5mΩ, ＜10mΩ, ＜20mΩ, ＜50mΩ, ＜100mΩ (opcional) Modo de controlo: Fechar o controle da tela de toque do PLC + controle remoto do computador + controle remoto
