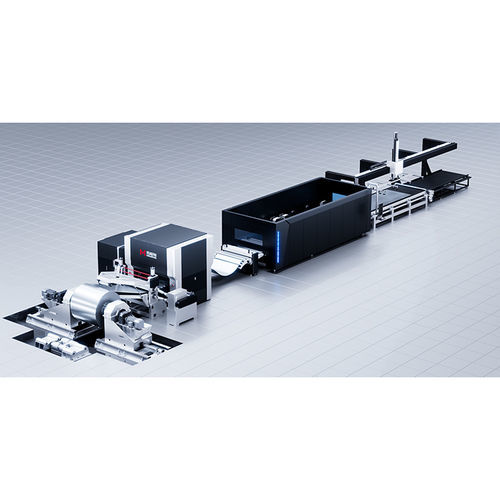

Linha de produção para bobinas Nam

flexívela laserpara o setor médico

Visão geral do produto
Este equipamento especializado integra funções de desenrolamento, alimentação, corte e descarga para alcançar um processamento completo do material em bobina aos produtos acabados. Equipado com um sistema de controle colaborativo da Indústria 4.0 e um algoritmo de compensação dinâmica adaptativa para todos os materiais, suporta a troca rápida de múltiplas bobinas. Seu processo de nivelamento de ultra precisão de 0,01 mm garante a planicidade ideal do material, atendendo aos rigorosos requisitos de planicidade dos campos de fabricação avançada.

Características técnicas

• Integra perfeitamente o nivelamento e o corte a laser para uma produção precisa de ponta a ponta.
• Maneja uma ampla gama de espessuras de chapas com nivelamento e corte de alta precisão.
• Suporta diversos materiais, permitindo uma fabricação flexível em várias indústrias.
• Cinco séries oferecem uma produção escalável e eficiente para volumes e aplicações variados.
• Não há impressão de rolo, atende aos requisitos de alta precisão.

Séries de linhas de produção e escopo de aplicação
Nome da série | Faixa de espessura | Exemplos de indústrias aplicadas | Materiais comuns
Série UL Placa Ultra-Fina | 0,1–0,8 mm | Eletrônica de precisão, Backsheets fotovoltaicos, Pequenos eletrodomésticos | Aço laminado a frio, Aço inoxidável, Alumínio
Série TL Placa Fina | 0,3–3,0 mm | Chapa metálica automotiva, Carcaças de eletrodomésticos, Ferragens de cozinha e banheiro | Chapas galvanizadas, Aço carbono, Ligas de alumínio
Série ML Placa Média - Pesada | 1,0–8,0 mm | Máquinas de construção, Armários elétricos, Equipamentos de transporte ferroviário | Aço laminado a quente, Aço inoxidável
Série HL Placa Pesada | 3,0–20,0 mm | Componentes de aço estrutural, Máquinas pesadas, Placas marinhas | Aço de alto manganês, Ligas de alumínio-magnésio
Série XL Placa Extra-Pesada | 6,0–25,0 mm | Estruturas de aço de construção, Fabricação pesada, Equipamentos energéticos | Placas de aço, Ligas de titânio

Comparação de parâmetros principais entre as séries
Categoria de parâmetro | Série UL Placa Ultra-Fina | Série TL Placa Fina | Série ML Placa Média - Pesada | Série HL Placa Pesada | Série XL Placa Extra-Pesada
Faixa de espessura | 0,1–0,8mm | 0,3–3,0mm | 1,0–8,0mm | 3,0–20mm | 6,0–25mm
Faixa de largura | 200–1500mm | 600–2500mm | 600–2500mm | 600–2500mm | 600–2500mm
Precisão de posicionamento | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m
Potência do laser | Configuração padrão | Configuração padrão | Configuração padrão | Configuração padrão | Configuração padrão
Método de estampagem | Configuração padrão | Configuração padrão | Configuração padrão | Configuração padrão | Configuração padrão

Guia de seleção por indústria
Indústria | Série recomendada | Materiais comuns | Largura recomendada | Potência do laser recomendada
Fabricação automotiva | TL / ML / HL | Aço de alta resistência, Liga de alumínio, Aço inoxidável | 1300–1600 mm | 3–12 kW
Indústria de eletrodomésticos | UL / TL | Aço laminado a frio, Chapa galvanizada, Chapa revestida de cor | 1000–1300 mm | 3–6 kW
Transporte ferroviário | ML / HL | Aço inoxidável, Placa de alumínio, Aço laminado a quente | 1600–2100 mm | 6–12 kW
Estrutura de aço de construção | HL / XL | Aço carbono, Aço ligado, Placa espessa | 1600–2100 mm | 12–20 kW
Processamento de chapa metálica (Várias indústrias) | TL / ML | Vários tipos de placas (Pequeno lote, Múltiplas variedades) | 1000–1600 mm | 3–12 kW
Novas energias / Fotovoltaica | UL / TL | Alumínio fino, Chapa galvanizada, Chapa de aço de silício | 1000–1300 mm | 3–6 kW
Construção naval e indústria pesada | XL | Placa de aço espessa, Liga especial | 1600–2100 mm | 12–20 kW

Serviços e suporte abrangentes

• Pré-planejamento: Análise de demanda de produção, otimização de layout e avaliação de retorno sobre investimento.
• Instalação e comissionamento: Equipes profissionais garantem um rápido início do equipamento.
• Treinamento de operadores: Treinamento multinível em operação do sistema, programação e manutenção.
• Diagnóstico remoto: Monitoramento 24/7 do estado do equipamento e aviso prévio de falhas.
• Resposta rápida: Rede de serviço nacional com resposta técnica em 4 horas.
• Otimização de processos: Atualizações tecnológicas contínuas para manter a competitividade do equipamento.

Materiais aplicáveis

• Aço inoxidável
• Aço carbono
• Chapa galvanizada
• Placa de aço de alta resistência
• Chapa de alumínio
• Bobinas de aço laminado a frio
• Chapa laminada a frio
• Chapa galvanizada aluminizada

Indústrias aplicáveis

• Painel de porta de elevador
• Parede de painel de alumínio
• Teto, Portas e Janelas
• Pilar B de carro
• Médico
• Carcaça de bateria
• Carcaça de equipamento
• Equipamento médico
• Teto
• Chassi e rack

Características / Especificações técnicas

• Desenrolamento, alimentação, corte e descarga integrados
• Sistema de controle colaborativo da Indústria 4.0
• Algoritmo de compensação dinâmica adaptativa para todos os materiais
• Troca rápida de múltiplas bobinas
• Processo de nivelamento de ultra precisão (0,01mm)
• Precisão de posicionamento: ±0,02mm/m
• Maneja espessuras de 0,1mm a 25mm (dependendo da série)
• Faixa de largura: 200mm a 2500mm (dependendo da série)
• Potência do laser: 3–20 kW (dependendo da aplicação)
