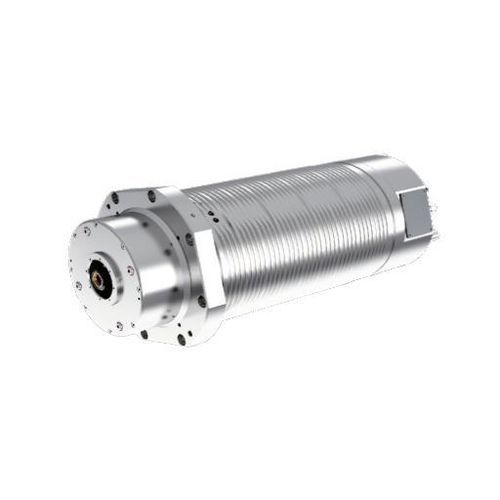

Fuso de acabamento DGZYX-18018/45--HSK

de fresagemde alta potênciamotorizado

Descrição
O DGZYX-18018/45 é um fuso HSK-A63 com carcaça Φ180 mm que fornece 45 kW em serviço contínuo e atinge até 18 000 rpm. Foi concebido para oferecer a reserva de binário necessária em desbastes mais pesados, mantendo a produtividade em fresamento de alta velocidade em centros de usinagem industriais.

Tabela resumida
Diâmetro: Φ180 mm
Velocidade máxima: 18 000 rpm
Binário (S1): 100 N·m
Binário (S6-40%): 150 N·m
Potência (S1): 45 kW
Potência (S6-40%): 67,5 kW

Dados técnicos
Modelo: DGZYX-18018/45--HSK
Diâmetro: Φ180 mm
Interface da ferramenta: HSK-A63
Lubrificação dos rolamentos: Graxa
Sistema motor: Motor síncrono de enrolamento único
Velocidade máxima: 18 000 rpm
Tensão: 380 V
Potência nominal (S1-100%): 45 kW
Binário nominal (S1-100%): 100 N·m
Potência nominal (S6-40%): 67,5 kW
Binário nominal (S6-40%): 150 N·m
Refrigerante do fuso: Água (recomendada)
Refrigerante externo da ferramenta (spray de anel): Água / Óleo / Névoa de óleo / Ar
Refrigerante interno da ferramenta (refrigeração central): Água / Óleo / Névoa de óleo
Troca de ferramenta: Hidráulica
Sensor de temperatura do motor: KTY84-130, PTC
Encoder: Sen/cos, 1VPP
Sensor de monitoramento de fixação da ferramenta: 24 V, PNP, Normalmente Aberto
Faixa de força de fixação: 14 000–24 000 N

Características / Especificações técnicas

• Modelo: DGZYX-18018/45--HSK
• Diâmetro: Φ180 mm
• Interface da ferramenta: HSK-A63
• Velocidade máxima: 18 000 rpm
• Potência nominal (S1-100%): 45 kW
• Binário nominal (S1-100%): 100 N·m
• Potência (S6-40%): 67,5 kW
• Binário (S6-40%): 150 N·m
• Sistema motor: Motor síncrono de enrolamento único
• Tensão: 380 V
• Lubrificação dos rolamentos: Graxa
• Refrigeração do fuso: Água (recomendada)
• Refrigeração externa/interna da ferramenta: Água / Óleo / Névoa de óleo / Ar
• Troca de ferramenta: Hidráulica
• Sensor de temperatura do motor: KTY84-130, PTC
• Encoder: Sen/cos, 1VPP
• Monitor fixação da ferramenta: 24 V, PNP, Normalmente Aberto
• Faixa de força de fixação: 14 000–24 000 N
