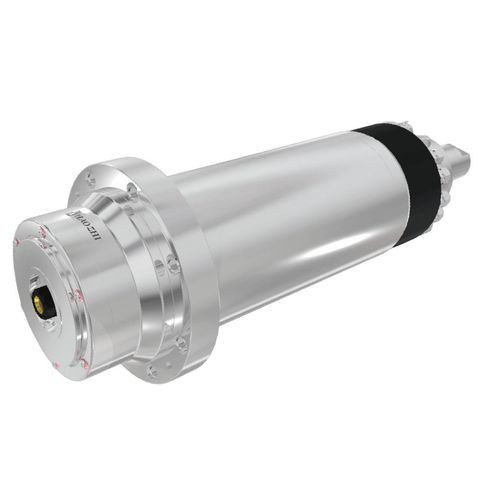

Fuso de fresagem DGZYX-15020

motorizadoHS-A 63

Descrição
O DGZYX-15020 prioriza o binário de corte em vez da velocidade máxima do fuso. A potência contínua S1 de 22 kW, o binário nominal de 42 Nm e as interfaces de ferramenta HSK-A63 ou BB140 suportam fresas maiores, cortes mais profundos e usinagem com refrigeração através do fuso.

Tabela resumida
Diâmetro: Φ150 mm
Velocidade máxima: 20.000 rpm (graxa)
Torque (S1): 42 Nm
Torque (S6-40%): 63 Nm
Potência (S1): 22 kW
Potência (S6-40%): 33 kW

Dados técnicos
Modelo do fuso: DGZYX-15020/22
Diâmetro: Φ150 mm
Comprimento: 590,5 mm
Interface da ferramenta: HSK-A63 / BB140
Velocidade máx.: 20.000 rpm (graxa)
Tecnologia do motor: Motor síncrono
Potência S1-100%: 22 kW
Potência S6-40% (2 min): 33 kW
Torque S1-100%: 42 Nm
Torque S6-40% (2 min): 63 Nm
Arrefecimento do fuso: Água
Fluido de refrigeração pelo eixo: Água / Névoa de óleo
Encoder: Sin/cos, 1 Vpp
Termistor na bobina: KTY84-130
Termistor para rolamentos: Não suportado
Sensor de vibração: Não suportado
Sistema de compensação de dilatação do fuso: Não suportado
Furação/torneamento: Não suportado
Peso: 55 kg

Dimensões
Desenho técnico disponível para dimensões gerais e detalhes de montagem (comprimento indicado acima).

caractéristiques / spécifications techniques

• Modelo: DGZYX-15020/22
• Diâmetro: Φ150 mm
• Comprimento: 590,5 mm
• Interface ferramenta: HSK-A63 / BB140
• Velocidade máx.: 20.000 rpm (graxa)
• Motor: Motor síncrono
• Potência S1: 22 kW
• Potência S6: 33 kW (curto prazo)
• Torque S1: 42 Nm
• Torque S6: 63 Nm (curto prazo)
• Arrefecimento: Água
• Fluido pelo eixo: Água / Névoa de óleo
• Encoder: Sin/cos, 1 Vpp
• Termistor bobina: KTY84-130
• Peso: 55 kg
