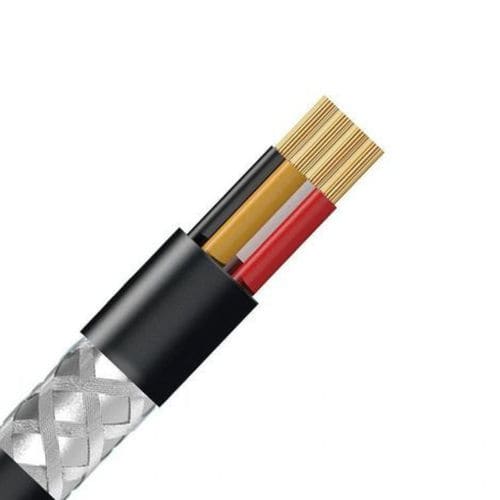

Cabo de comando industrial KVV

revestido

Escopo de Aplicação Este produto é adequado para tensão nominal AC U0/U de 450/750V e inferior, incluindo controlo, circuitos de monitorização e linhas de proteção. Material e Padrão Executivo

• Material: Condutor: cobre livre de oxigénio de alta pureza; Isolamento: cloreto de polivinila reticulado (PVC); Bainha: cloreto de polivinila de baixa fumaça e livre de halogênio (material de bainha LSHF PVC / PE anotado em diferentes formulações).
• Norma Executiva: GB/T 9330-2020.

Caraterísticas de Funcionamento

• Temperatura de funcionamento admissível a longo prazo: não superior a 70°C.
• Temperatura de colocação/instalação: não inferior a 0°C.
• Raio de curvatura: para diâmetro exterior D < 25 mm, raio de curvatura mínimo = 4 × D; para diâmetro exterior D ≥ 25 mm, raio de curvatura mínimo = 6 × D.

Notas sobre a construção O produto utiliza condutores de cobre sem oxigénio para obter uma baixa resistência do condutor e uma melhor integridade do sinal. O isolamento de PVC reticulado fornece resistência dielétrica e durabilidade mecânica. A bainha externa foi formulada para ser de baixa emissão de fumaça e livre de halogéneos para maior segurança contra incêndios e menores emissões tóxicas em situações de incêndio. Tabela de parâmetros Especificação | Estrutura do Condutor (mm) | Espessura do Isolamento (mm) | Espessura da Bainha (mm) | Limite Inferior do Diâmetro Externo (mm) | Limite Superior do Diâmetro Externo (mm) | Resistência Máxima do Condutor a 20℃ (Ω/KM) | Resistência Mínima do Isolamento do Condutor a 70℃ (MΩ/KM) | Corrente de Referência - Capacidade de Transporte (A) 2×1 | 1/1.13 | 0.6 | 1.2 | 7.0 | - | 8.5 | 0.011 | 11 3×1 | 1/1.13 | 0.6 | 1.2 | 7.4 | - | 8.9 | 0.011 | 11 4×1 | 1/1.13 | 0.6 | 1.2 | 7.9 | - | 9.6 | 0.011 | 11 5×1 | 1/1.13 | 0.6 | 1.2 | 8.8 | - | 10.3 | 0.011 | 11 6×1 | 1/1.13 | 0.6 | 1.2 | 9.2 | - | 11.1 | 0.011 | 11 7×1 | 1/1.13 | 0.6 | 1.2 | 9.2 | - | 11.1 | 0.011 | 11 8×1 | 1/1.13 | 0.6 | 1.2 | 10.2 | - | 12.8 | 0.011 | 11 10×1 | 1/1.13 | 0.6 | 1.2 | 11.4 | - | 13.3 | 0.011 | 11 1×2×1 | 1/1.13 | 0.6 | 1.5 | 11.8 | - | 14.2 | 0.011 | 11 2×1.5 | 1/1.38 | 0.7 | 1.2 | 7.9 | - | 9.5 | 0.011 | 17 3×1.5 | 1/1.38 | 0.7 | 1.2 | 8.3 | - | 10.0 | 0.011 | 15 4×1.5 | 1/1.38 | 0.7 | 1.2 | 9.0 | - | 10.9 | 0.011 | 17 5×1.5 | 1/1.38 | 0.7 | 1.2 | 9.7 | - | 11.7 | 0.011 | 17 6×1.5 | 1/1.38 | 0.7 | 1.2 | 10.5 | - | 12.7 | 0.011 | 17 7×1.5 | 1/1.38 | 0.7 | 1.2 | 10.5 | - | 12.7 | 0.011 | 17 8×1.5 | 1/1.38 | 0.7 | 1.2 | 11.7 | - | 14.1 | 0.011 | 17 10×1.5 | 1/1.38 | 0.7 | 1.2 | 13.7 | - | 16.6 | 0.011 | 17 12×1.5 | 1/1.38 | 0.7 | 1.2 | 14.2 | - | 17.1 | 0.011 | 17 2×2.5 | 1/2.25 | 0.8 | 1.2 | 9.0 | - | 10.9 | 0.0085 | 35 3×2.5 | 1/2.25 | 0.8 | 1.2 | 9.5 | - | 11.5 | 0.0085 | 35 4×2.5 | 1/2.25 | 0.8 | 1.2 | 11.4 | - | 13.8 | 0.0085 | 35 5×2.5 | 1/2.25 | 0.8 | 1.5 | 13.0 | - | 15.7 | 0.0085 | 35 6×2.5 | 1/2.25 | 0.8 | 1.5 | 14.1 | - | 18.8 | 0.0085 | 46 7×2.5 | 1/2.25 | 0.8 | 1.5 | 15.6 | - | 18.8 | 0.0085 | 46 8×2.5 | 1/2.25 | 0.8 | 1.5 | 15.8 | - | 19.0 | 0.0085 | 35 10×2.5 | 1/2.25 | 0.8 | 1.5 | 16.0 | - | 19.4 | 0.0085 | 35 12×2.5 | 1/2.25 | 0.8 | 1.5 | 16.5 | - | 20.0 | 0.0085 | 35 2×4 | 1/2.76 | 0.8 | 1.2 | 10.8 | - | 13.1 | 0.007 | 46 3×4 | 1/2.76 | 0.8 | 1.2 | 11.5 | - | 13.9 | 0.007 | 46 4×4 | 1/2.76 | 0.8 | 1.2 | 13.2 | - | 15.9 | 0.007 | 46 5×4 | 1/2.76 | 0.8 | 1.5 | 14.3 | - | 17.3 | 0.007 | 46 6×4 | 1/2.76 | 0.8 | 1.5 | 15.6 | - | 18.8 | 0.007 | 46 Descrição do produto / Casos de uso O cabo de controlo KVV com núcleo de cobre e isolamento em PVC e bainha em PE foi concebido para a transmissão de sinais de controlo e monitorização em automação industrial, painéis eléctricos e circuitos de controlo de equipamentos. As aplicações típicas incluem ligações de E/S de PLC, cablagem de sensores e actuadores em linhas de automação de fábricas, cablagem de controlo em máquinas e circuitos de controlo de AVAC em edifícios. O cabo destina-se a equipas de aquisição e engenharia, integradores de sistemas e instaladores que exigem uma integridade de sinal robusta e construções de cabos à prova de fogo. Principais caraterísticas técnicas e especificações de conformidade

• Condutores de cobre sem oxigénio de alta pureza para baixa resistência e transmissão de sinal estável.
• Isolamento de PVC reticulado que proporciona proteção dieléctrica e robustez mecânica.
• Bainha exterior sem halogéneos e com baixo teor de fumo para minimizar as emissões tóxicas durante os incêndios e melhorar o desempenho de segurança contra incêndios.
• Rated para circuitos de 450/750V AC; em conformidade com GB/T 9330-2020.
• Temperatura de funcionamento especificada até 70°C e temperatura de instalação não inferior a 0°C.

Vantagens

• Segurança contra incêndios reforçada e emissões tóxicas reduzidas (bainha LSHF).
• Configurações de condutores modulares para simplificar a instalação e conseguir ligações fiáveis.
• Compatibilidade com as práticas comuns de cablagem de jumper e de controlo para sistemas de gestão industrial e de edifícios.

Caraterísticas / especificações técnicas

• Tensão nominal: 450/750V AC.
• Material condutor: cobre de alta pureza isento de oxigénio.
• Isolamento: PVC reticulado.
• Bainha: PVC de baixa emissão de fumos e isento de halogéneos (variantes da bainha em PE assinaladas).
• Normas: GB/T 9330-2020.
• Temperatura de funcionamento (contínuo): até 70°C.
• Temperatura mínima de instalação: 0°C.
• Raio de curvatura: 4×D para D < 25 mm; 6×D para D ≥ 25 mm.
• Múltiplas opções de condutor/tamanho disponíveis (ver tabela de parâmetros acima para tamanhos de condutores, diâmetros, resistência e classificações de corrente).
