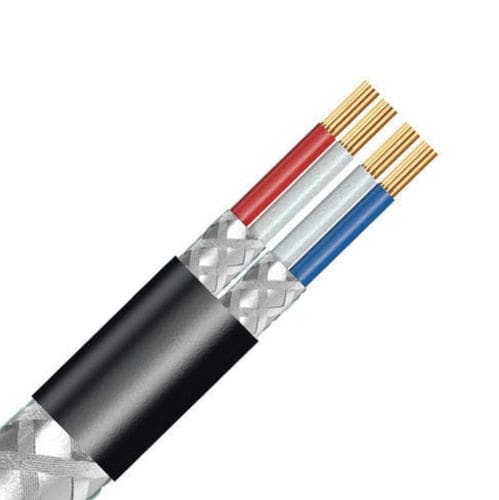

Cabo de comando industrial KVVP

em alumínioflexívelrevestido

Aplicação
Este cabo destina-se a circuitos de comando, monitorização e proteção com tensão nominal U0/U = 450/750 V e inferior, adequado para quadros de comando, painéis de máquinas e instalações de automação.

Materiais e normas

• Condutor: cobre sem oxigénio de alta pureza.
• Isolamento: polietileno.
• Blindagem: folha de alumínio + trança de cobre estanhado de alta densidade.
• Bainha: PVC.
• Norma: GB/T9330-2020.

Função em sistemas de comando e monitorização
Fornece transmissão de sinal estável e linhas de proteção fiáveis para aplicações industriais de controlo e monitorização, minimizando interferências eletromagnéticas nas linhas de sinal.

Características de projeto

• Condutor em cobre sem oxigénio para baixa resistência.
• Isolamento em polietileno para integridade elétrica.
• Blindagem de camada dupla (alumínio + trança de cobre estanhado) para reduzir EMI.
• Bainha em PVC para proteção mecânica e retardante de chama.
• Construção flexível disponível em múltiplas secções (típico: 2×1,0 mm² a 12×1,0 mm² e 2×1,5 mm²).

Desempenho e condições de funcionamento
Baixa resistência do condutor e alta resistência de isolamento para integridade do sinal; temperatura de serviço contínuo ≤ 70°C; temperatura de instalação ≥ 0°C. Blindagem melhorada para ambientes industriais.

Aplicações típicas

• Sistemas de automação e painéis de controlo industrial (sensores, atuadores, PLC).
• Reparação e atualização de equipamentos — adequado como cabo de substituição ou melhoria.
• Instalações que exigem proteção EMI e fiabilidade do sinal (fábricas, unidades de processamento, sistemas de monitorização).

Vantagens principais

• Blindagem dupla para maior contenção de EMI e fidelidade do sinal.
• Flexibilidade otimizada para passagem em quadros e calhas.
• Capa exterior em PVC durável para proteção mecânica.

Parâmetros de funcionamento (conciso)

• Tensão nominal: U0/U = 450/750 V.
• Temperatura de funcionamento contínuo: ≤ 70°C.
• Temperatura de instalação: ≥ 0°C.
• Raio de curvatura: D < 25 mm → ≥ 4D; D ≥ 25 mm → ≥ 6D.
• Camadas de construção: Condutor / Isolamento / Blindagem / Bainha.

Configurações típicas e métricas-chave

• 2×1,0 mm² — Estrutura do condutor: 1/1,13 mm; Isolamento: 0,6 mm; Densidade da trança: 80%; Bainha: 1,2 mm; Diâmetro ≈ 8,0 mm; Resistência máx do condutor a 20°C: 0,011 Ω/km; Resistência mínima do isolamento a 70°C: 18,1 MΩ·km.
• 3×1,0 mm² — Diâmetro ≈ 8,4 mm; Resistência máx 0,011 Ω/km; Resistência isolamento mín 18,1 MΩ·km.
• 4×1,0 mm² — Diâmetro ≈ 8,9 mm; Resistência máx 0,011 Ω/km; Resistência isolamento mín 18,1 MΩ·km.
• 5×1,0 mm² — Diâmetro ≈ 9,6 mm; Resistência máx 0,011 Ω/km; Resistência isolamento mín 18,1 MΩ·km.
• 6×1,0 mm² — Diâmetro ≈ 10,2 mm; Resistência máx 0,011 Ω/km; Resistência isolamento mín 18,1 MΩ·km.
• 7×1,0 mm² — Diâmetro ≈ 10,2 mm; Resistência máx 0,011 Ω/km; Resistência isolamento mín 18,1 MΩ·km.
• 8×1,0 mm² — Diâmetro ≈ 11,2 mm; Resistência máx 0,011 Ω/km; Resistência isolamento mín 18,1 MΩ·km.
• 10×1,0 mm² — Diâmetro ≈ 13,0 mm; Resistência máx 0,011 Ω/km; Resistência isolamento mín 18,1 MΩ·km.
• 12×1,0 mm² — Isolamento: 0,6 mm; Bainha: 1,5 mm; Diâmetro ≈ 13,6 mm; Resistência máx 0,011 Ω/km; Resistência isolamento mín 18,1 MΩ·km.
• 2×1,5 mm² — Estrutura do condutor: 1/1,38 mm; Isolamento: 0,7 mm; Densidade da trança: 80%; Bainha: 1,2 mm; Diâmetro ≈ 8,9 mm; Resistência máx 0,011 Ω/km; Resistência isolamento mín 12,1 MΩ·km.
