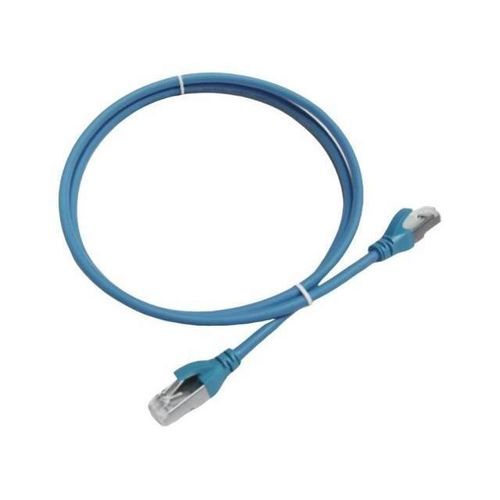

Cabo de transmissão de carga TTX A

Descrição do produto
Cabos patch RJ45 blindados para transmissão de sinais de voz, digitais, áudio/vídeo e imagem em redes Ethernet. Disponíveis para Cat.6A, Cat.6 e Cat.5e, em conformidade com requisitos de canal/conector dos padrões do setor. Conectores RJ45 blindados reduzem interferências EMI e asseguram enlaces estáveis em ambientes que exigem cabeamento protegido.

Soluções de conectividade direcionadas a profissionais de rede
Projetados para engenheiros de infraestrutura de TI, integradores de sistemas e técnicos de telecomunicações. Estes jumpers blindados suportam transmissão de dados em alta velocidade em data centers, salas de telecomunicações e laboratórios que requerem mitigação de EMI e conexões plug-and-play confiáveis.

Especificações técnicas que garantem integridade do sinal
Impedância característica 100Ω com suporte a larguras de banda de até 500 MHz (Cat.6A), 250 MHz (Cat.6) e 100 MHz (Cat.5e). Condutores de cobre multifios proporcionam flexibilidade e resistência mecânica. Jaquetas opcionais FRNC/LSOH oferecem propriedades retardantes de chama e baixa emissão de fumaça para instalações internas.

Características do produto

• Compatibilidade por categoria: Cat.6A / Cat.6 / Cat.5e; larguras de banda: 500MHz / 250MHz / 100MHz.
• Impedância característica 100Ω para desempenho consistente do canal.
• Conectores RJ45 blindados em ambas as extremidades com design flip-down para mitigação de EMI e fácil roteamento.
• Condutor de cobre multifios para flexibilidade e resistência ao manuseio repetido.
• Manguito de extração opcional para manutenção facilitada.
• Opções de jaqueta: FR/PVC ou FRNC/LSOH (retardante de chama / baixa emissão de fumaça, sem halogênio).

Desempenho do produto

• Largura de banda física: 500MHz / 250MHz / 100MHz
• Impedância característica: 100Ω
• Durabilidade: ≥800 ciclos de conexão/desconexão
• Faixa de temperatura: Armazenamento -40°C a +70°C; Operação -10°C a +60°C

Informações de pedido
Product Model | Product Description | Color | Unit
TTX51A-RRF4PVL-GY01M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 1m | Gray | 1PC
TTX51A-RRF4PVL-GY02M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 2m | Gray | 1PC
TTX51A-RRF4PVL-GY03M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 3m | Gray | 1PC
TTX60A-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 1m | Blue | 1PC
TTX60A-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 2m | Blue | 1PC
TTX60A-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 3m | Blue | 1PC
TTX65A-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 1m | Blue | 1PC
TTX65A-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 2m | Blue | 1PC
TTX65A-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 3m | Blue | 1PC
Nota: FR/PVC = Flame Retardant / Polyvinyl Chloride. FRNC/LSOH = Flame Retardant Non-Corrosive / Low Smoke Zero Halogen (IEC 60332-1). Para outras comprimentos ou opções personalizadas, consulte vendas ou suporte técnico.

Cenários de uso

• Interconexões em data centers: links entre servidores, switches e painéis de patch onde controle de EMI e conformidade são críticos.
• Testes laboratoriais e validação de equipamentos que exigem medições precisas e conexões repetíveis.
• Sala de telecomunicações e ambientes de rede controlados que exigem conexões blindadas para operação confiável.

FAQ

• Quais materiais são utilizados? Condutores de cobre multifios e conectores RJ45 blindados; opções de jaqueta FR/PVC e FRNC/LSOH.
• Os cabos podem ser personalizados? Sim — comprimentos, manguito removível e tipos de jaqueta são personalizáveis. Contacte vendas para conjuntos personalizados.
• Condições de instalação recomendadas? Ambientes internos controlados com questões de EMI (data centers, laboratórios, Ethernet industrial). Siga ANSI/TIA e normas locais aplicáveis.

Especificações técnicas

• Largura de banda: 500MHz / 250MHz / 100MHz (dependendo da categoria)
• Impedância: 100 Ω
• Durabilidade: ≥800 ciclos de conexão/desconexão
• Faixa de temperatura: Armazenamento -40°C a +70°C; Operação -10°C a +60°C
• Conector: RJ45 blindado (flip-down) em ambas as extremidades
• Condutor: Cobre multifios
• Opções de jaqueta: FR/PVC ou FRNC/LSOH
