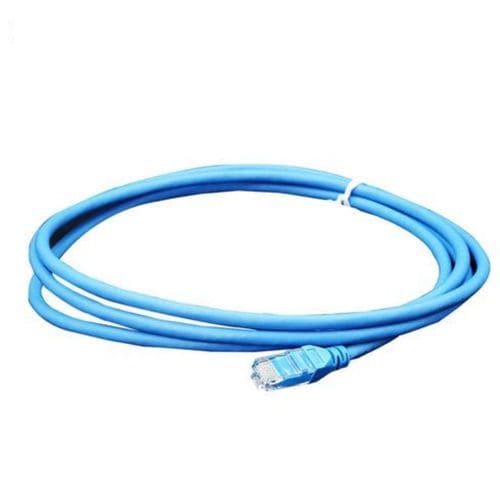

Cabo de transmissão de carga TTX series

Descrição do produto Este cabo de ligação em ponte de cobre não blindado foi concebido para suportar redes Cat5e, Cat6 e Cat6A, concebido especificamente para fabricantes de cabos de rede e integradores de sistemas que necessitam de ligações de remendo fiáveis com interfaces RJ45 normalizadas. Utilizado para transmitir sinais de voz, digitais, áudio/vídeo e imagem, suportando várias aplicações Ethernet e adequado para aplicações especificadas pelas normas GB 50311 e ISO/IEC 11801 para canais de classe Ea, classe E e classe D; cumpre os requisitos especificados por normas como ANSI/TIA-568.2-D para conectores Cat.6x/Cat.6/Cat.5e. Conector RJ45 padrão. Estão disponíveis estruturas opcionais com abas de puxar e vários materiais de revestimento para facilitar a instalação e a manutenção. Especificações técnicas que garantem alto desempenho e conformidade Construído com mangas de extremidade moldadas por injeção para mitigar a degradação do desempenho do movimento do conetor e do cabo. A proteção anti-reversão em ambas as extremidades garante a estabilidade da ligação ao longo de ciclos de utilização extensos - classificada para um mínimo de 800 inserções/remoções. Suporta larguras de banda de até 500 MHz para Cat6A e impedância caraterística de 100 Ω de acordo com ANSI/TIA-568.2-D. Os revestimentos são oferecidos em PVC ignífugo e variantes FRNC/LSOH sem halogéneos e com baixo nível de fumo. As opções de código de cores (por exemplo, cinzento, vermelho, amarelo, laranja) ajudam na gestão e identificação da rede. Aplicação em infra-estruturas de rede empresarial e centros de dados Projetado para interconexões de rack a rack de data center, rede de sala de conferência de escritório, expansões de rede temporárias, patching de LAN, migração de rede e prototipagem de bancada de laboratório. A conformidade com GB 50311 e ISO/IEC 11801 torna-o adequado para sistemas de cablagem estruturada que requerem integridade de canal de classe Ea, E e D. Complementa as ofertas de cabos de ligação em ponte de fibra em implementações híbridas de cobre e fibra. Caraterísticas do produto

• Atende aos padrões Cat.6A / Cat.6 / Cat.5e; suporta larguras de banda físicas de 500 MHz / 250 MHz / 100 MHz.
• As luvas de extremidade moldadas por injeção reduzem o estresse mecânico entre o cabo e o conetor.
• Proteção anti-reversão do conetor em ambas as extremidades para evitar terminações inadequadas.
• Opções de jaqueta: PVC retardador de chamas (FR/PVC) e FRNC/LSOH (baixa emissão de fumaça, livre de halogéneos).
• Cores disponíveis (exemplos): cinza, vermelho, amarelo, laranja; jumpers opcionais de pull-tab disponíveis para facilitar a manutenção.

Desempenho do produto

• Largura de banda física: 500 MHz / 250 MHz / 100 MHz
• Impedância caraterística: 100 Ω
• Durabilidade (ciclos de ligar/desligar): ≥ 800 inserções/remoções
• Temperatura de armazenamento: -40°C a +70°C
• Temperatura de funcionamento: -10°C a +60°C

Informações da encomenda (exemplos) Modelo do produto | Descrição do produto | Cor | Unidade TTX51A-RRU4PVL-GY01M0 | Cabo Patch RJ45-RJ45 Não Blindado Cat.5e, FR/PVC, 1m | Cinza | 1PC TTX51A-RRU4PVL-GY02M0 | Cabo Patch RJ45-RJ45 Não Blindado Cat.5e, FR/PVC, 2m | Cinza | 1PC TTX51A-RRU4PVL-GY03M0 | Cabo Patch RJ45-RJ45 Não Blindado Cat.5e, FR/PVC, 3m | Cinza | 1PC TTX60A-RRU4PZL-BU01M0 | Cabo Patch RJ45-RJ45 Não Blindado Cat.6, FRNC/LSOH, 1m | Azul | 1PC TTX60A-RRU4PZL-BU02M0 | Cabo Patch RJ45-RJ45 Não Blindado Cat.6, FRNC/LSOH, 2m | Azul | 1PC TTX60A-RRU4PZL-BU03M0 | Cabo de ligação RJ45-RJ45 não blindado Cat.6, FRNC/LSOH, 3m | Azul | 1PC TTX65A-RRU4PZL-BU01M0 | Cabo de ligação RJ45-RJ45 não blindado Cat.6A, FRNC/LSOH, 1m | Azul | 1PC TTX65A-RRU4PZL-BU02M0 | Cabo de ligação RJ45-RJ45 não blindado Cat.6A, FRNC/LSOH, 2m | Azul | 1PC TTX65A-RRU4PZL-BU03M0 | Cabo de ligação RJ45-RJ45 não blindado Cat.6A, FRNC/LSOH, 3m | Azul | 1PC Cenários de utilização

• Interligações de rack de centros de dados em ambientes de alta densidade - patching fiável e de alta largura de banda entre switches e servidores.
• Implantações de LAN empresariais, salas de conferência e expansões temporárias - jumpers codificados por cores e pull-tabs opcionais simplificam a identificação e a manutenção.
• Infra-estruturas híbridas de cobre-fibra - complementa os cabos de jumper de fibra para soluções de rede integradas.

caraterísticas / especificações técnicas

• Conformidade com as normas: GB 50311, ISO/IEC 11801; ANSI/TIA-568.2-D referenciada para conectores e conformidade de canal.
• Largura de banda: até 500 MHz (Cat6A), suporta frequências Cat6 e Cat5e.
• Impedância: impedância caraterística de 100 Ω.
• Durabilidade mecânica: ≥800 ciclos de inserção/remoção.
• Caraterísticas do conetor: RJ45 com mangas de extremidade moldadas por injeção e proteção anti-reversão em ambas as extremidades.
• Materiais do revestimento: FR/PVC (PVC retardador de chama) ou FRNC/LSOH (retardador de chama, baixo teor de fumo e sem halogéneos).
• Cores disponíveis: cinzento (standard), vermelho opcional, amarelo, laranja, azul, etc.
• Comprimentos típicos disponíveis: 1 m, 2 m, 3 m (comprimentos personalizados disponíveis a pedido).
• Temperatura de funcionamento: -10°C a +60°C; temperatura de armazenamento: -40°C a +70°C.
