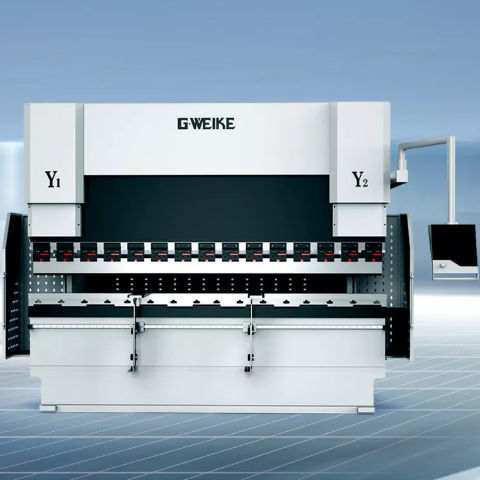

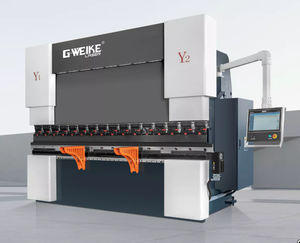

Prensa dobradeira servo-hidráulica HG

CNCautomáticade precisão

Produto
Prensa dobradeira CNC para dobra de chapas com precisão. Projetada para fornecer dobras precisas com estrutura rígida e controlo de sincronização exato.

Destaques

• Alta estabilidade: estrutura otimizada por projeto de elementos finitos e alívio de tensões por tratamento de recozimento para garantir resistência do aço e estabilidade estrutural.
• Garantia de precisão: sistema hidráulico servo combinado com componentes de deteção padrão internacional proporciona alta precisão de sincronização e repetibilidade de posicionamento.
• Sistema de controlo: equipada com o CNC DELEM DA-53T (Países Baixos), capaz de calcular automaticamente o comprimento total do material para sequências de dobra e programação gráfica 2D por toque.
• Exposição de amostras: a página do produto apresenta peças dobradas de exemplo e imagens demonstrativas das capacidades.

Aplicações

• Arquivadores
• Quadros elétricos
• Utensílios de cozinha
• Painéis de cortina
• Indústria de portas e elevadores
• Eletrodomésticos
• Energia eólica e comunicações
• Construção naval

Parâmetros técnicos (tabela)
Modelo da máquina | 10032 | 13032 | 17032 | 20032
Pressão nominal | 1000 | 1300 | 1700 | 2000
Comprimento de trabalho | 3200 | 3200 | 3200 | 3200
Espaçamento de colunas | 2600 | 2600 | 2600 | 2600
Altura máxima de abertura | 480 | 480 | 480 | 480
Curso do deslizador | 200 | 200 | 200 | 200
Profundidade da garganta | 400 | 400 | 400 | 400
Descida rápida de dobra | 180 | 180 | 180 | 150
Trabalho | 10 | 10 | 10 | 9
Retorno | 160 | 160 | 160 | 130
Potência do motor principal (kW) | 7.5 | 11 | 15 | 18.5
Curso do eixo X (mm) | 500 | 500 | 500 | 500
Velocidade eixo X (mm/min) | 300 | 300 | 300 | 300
Curso do eixo R (mm) | 200 | 200 | 200 | 200
Velocidade eixo R (mm/s) | 60 | 60 | 60 | 60

Características / Especificações técnicas

• Série: HG Series
• Pressão nominal: 1000 / 1300 / 1700 / 2000 (conforme modelo)
• Comprimento de trabalho: 3200 mm
• Espaçamento de colunas: 2600 mm
• Altura máxima de abertura: 480 mm
• Curso do deslizador: 200 mm
• Profundidade da garganta: 400 mm
• Velocidade de descida rápida para dobra: 180 mm/s (a maioria dos modelos) / 150 mm/s (20032)
• Trabalho: 10 (a maioria dos modelos) / 9 (20032)
• Retorno: 160 mm (a maioria dos modelos) / 130 mm (20032)
• Potência do motor principal: 7.5 / 11 / 15 / 18.5 kW (por modelo)
• Curso eixo X: 500 mm; Velocidade eixo X: 300 mm/min
• Curso eixo R: 200 mm; Velocidade eixo R: 60 mm/s
• Sistema de controlo: DELEM DA-53T (Países Baixos) com programação gráfica 2D por toque e cálculo automático do comprimento do material
