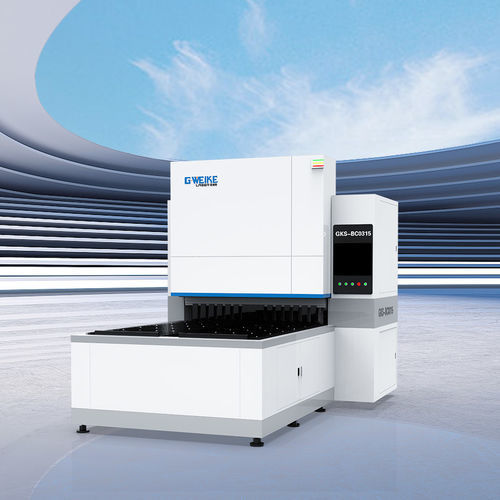

Prensa dobradeira hidráulica GKS-BC0315

CNCde alta velocidadeautomática

Visão geral
GKS-BC0315 é uma dobradeira CNC para painéis do tipo ventosa, projetada para dobra automatizada de alta velocidade de chapas com comprimento máximo de dobra de 1500 mm. Inclui controle padrão de 10 eixos, alimentação automática e ferramental universal fixo para suportar conformações complexas e produção em lote de alto volume com intervenção manual reduzida.

Principais vantagens

• Dobra automatizada de alta velocidade: ciclo mínimo de 0,2 s por dobra para aumentar a produtividade.
• Controle de 10 eixos para operações de conformação precisas e complexas.
• Alimentação e dobra automáticas para produção contínua em lote e menor necessidade de mão de obra.
• Ferramentas de dobra universais fixas reduzem tempo de setup e trocas de ferramentas.
• Capaz de executar arcos, bainhas, dobras de retorno e formas fechadas com alta consistência.

Destaques de desempenho

• Velocidade mínima de dobra contínua: 0,2 s por dobra.
• Velocidade máxima de alimentação: 120 m/min.
• Projetada para alta produção diária (ex.: dobra de mais de 5000 peças por dia).

Aplicações

• Fabricação de armários e painéis elétricos
• Painéis para eletrodomésticos
• Componentes de mobiliário
• Chapas arquitetônicas, fachadas cortina, portas, elevadores
• Outras peças conformadas produzidas em série

Parâmetros técnicos

• Modelo: GKS-BC0315
• Estrutura de alimentação: tipo ventosa
• Número de eixos: 10 eixos padrão
• Comprimento máximo de dobra: 1500 mm
• Altura máxima de dobra: 170 mm
• Dimensão mínima de dobra de um lado: 230 mm
• Dimensão mínima de conformação bilateral: 340 mm
• Tamanho mínimo de conformação em quatro lados: 410 mm × 340 mm
• Comprimento máximo da chapa: 1500 mm
• Largura máxima da chapa: 1250 mm
• Raio mínimo de arco: 6 mm
• Velocidade mínima de dobra contínua: 0,2 s
• Velocidade máxima de alimentação: 120 m/min
• Faixa de ângulo de dobra: 0–180°
• Capacidade de dobra: Aço carbono 1,5 mm / Aço inoxidável 1,0 mm / Alumínio 2,0 mm
• Tensão nominal: 380 V AC
• Potência de pico: aprox. 40 kW
• Potência média: aprox. 2 kW
• Peso total da máquina: aprox. 10,6 t
• Dimensões totais: 3780 mm × 2510 mm × 2790 mm
