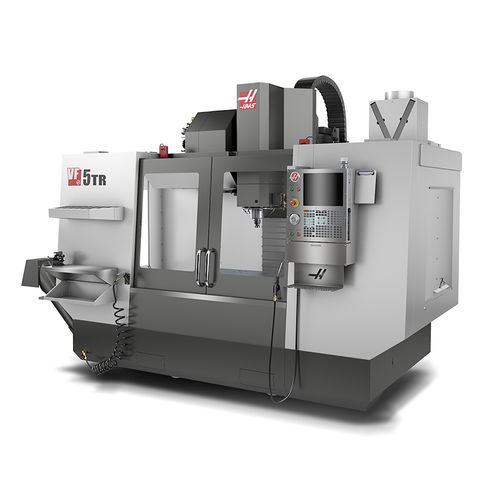

Centro de usinagem de 5 eixos VF-5/40TR
verticalcom mesa rotativaBT 40

centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
com mesa rotativa
Cone
BT 40, HSK A-63
Número de ferramentas
30 ferramentas
Aplicações
para trocador de ferramentas automático
Outras características
de alta velocidade, com acionamento direto
Curso X

1.270 mm
(50 in)

Curso Y

660 mm
(26 in)

Curso Z

635 mm
(25 in)

Velocidade de rotação

8.100 rpm
(50.894 rad.min-1)

Potência

22,4 kW
(30,46 hp)

Velocidade de avanço no eixo X

18.000 mm/min
(12 in/s)

Velocidade de avanço no eixo Y

18.000 mm/min
(12 in/s)

Velocidade de avanço no eixo Z

18.000 mm/min
(12 in/s)

Capacidade máx. da mesa

1.814 kg
(3.999 lb)

Peso máx. das ferramentas

5,4 kg
(11,9 lb)

Tempo de troca de ferramentas

2,8 s

Peso total

5.761 kg
(12.700,83 lb)

Comprimento total

417 cm, 427 cm
(164,2 in, 168,1 in)

Largura total

233 cm, 257 cm
(91,7 in, 101,2 in)

Altura total

257 cm, 277 cm
(101,2 in, 109,1 in)

Descrição

O VF-5/40TR é um centro de maquinagem versátil de 5 eixos baseado na popular plataforma VF-5/40 VMC. Oferece um movimento simultâneo total dos 5 eixos, ou consegue posicionar uma peça de trabalho em quase qualquer ângulo para maquinagem. Para uma maior flexibilidade, a mesa basculante é montada directamente na mesa de ranhura T standard da máquina, e pode ser facilmente removida quando os trabalhos necessitarem de uma maquinagem apenas com 3 eixos. Inclui o trocador de ferramenta de instalação lateral Fabricado nos EUA

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Haas Automation
