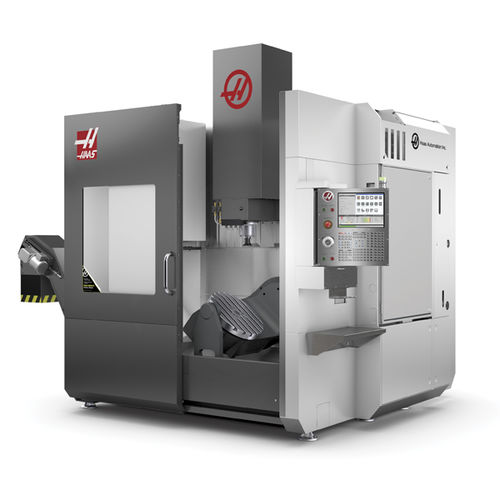

Centro de usinagem de 5 eixos UMC-750
verticalcom mesa rotativaBT 40

centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
centro de usinagem de 5 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
com mesa rotativa
Cone
BT 40, HSK A-63
Outras características
de alta potência, com acionamento direto
Curso X

762 mm
(30 in)

Curso Y

508 mm
(20 in)

Curso Z

508 mm
(20 in)

Velocidade de rotação

8.100 rpm
(50.894 rad.min-1)

Potência

22,4 kW
(30,46 hp)

Velocidade de avanço no eixo X

22.900 mm/min
(15 in/s)

Velocidade de avanço no eixo Y

22.900 mm/min
(15 in/s)

Velocidade de avanço no eixo Z

22.900 mm/min
(15 in/s)

Capacidade máx. da mesa

300 kg
(661 lb)

Peso máx. das ferramentas

5,4 kg
(11,9 lb)

Tempo de troca de ferramentas

2,8 s

Peso total

6.463,8 kg
(14.250,24 lb)

Descrição

A maquinagem de 5 eixos é uma forma eficaz de reduzir configurações e aumentar a precisão em peças de vários lados e complexas. Os centros de maquinagem universais da Série UMC da Haas são soluções económicas para maquinagem 3+2 e maquinagem simultânea com 5 eixos. O UMC-750 possui uma mesa de perno de eixo duplo integrada com um prato de 500 mm de diâmetro que apresenta ranhuras em T padrão e um furo de precisão para fixação da versatilidade. O trunnion proporciona +120 e -35 graus de inclinação e 360 graus de rotação para um excelente espaço livre da ferramenta e capacidade para peças grandes. Spindle de acionamento direto potente Trocador de ferramenta de instalação lateral de grande capacidade Inclui sistema de sondagem intuitivo sem fios Fabricado nos EUA
