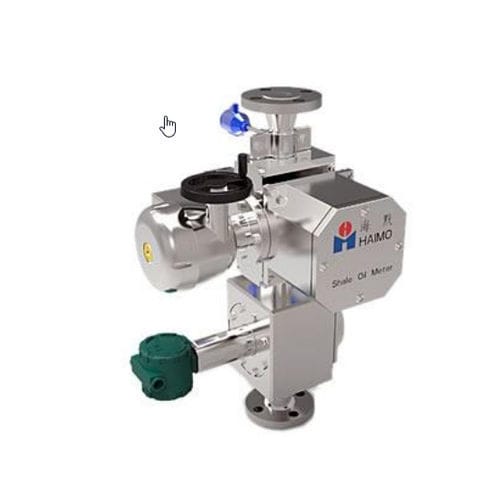

Medidor de vazão tipo Venturi SP-MPFM

para líquidospara gásem linha

O medidor de fluxo multifásico Haimo Spool Piece (SP-MPFM) é uma tecnologia de ponta para medição em linha de fluxo multifásico. O medidor permite a medição precisa de caudais de petróleo, água e gás, com uma solução mecânica muito compacta. Dependendo dos requisitos, o medidor pode ser uma peça de carretel ou um desenho montado em skid. Princípio de funcionamento Esta unidade compacta é composta por um medidor de fluxo Venturi e um medidor gama de energia dupla. O caudal total dos fluidos multifásicos (TFR) é medido pelo medidor de caudal venturi. O transmissor multi-variável (MVT) mede a pressão diferencial através do venturi juntamente com a temperatura e a pressão. Os sinais brutos do MVT são processados pela Unidade de Aquisição de Dados, e depois utilizados para calcular o caudal total juntamente com os parâmetros do PVT. O Medidor Gama de Energia Dupla é utilizado para medir a GVF e WLR dos fluidos multifásicos. Os impulsos do detector gama dupla são recolhidos e processados pelo transmissor gama dupla Haimo de alta velocidade actualizado para fornecer uma alta precisão de corte de água ao nível 0~95% GVF. Os caudais volumétricos em condições normais são calculados a partir de caudais em condições de linha utilizando o modelo de software PVT . O modelo PVT desenvolvido pela Haimo é uma ferramenta versátil para caracterização de misturas multicomponentes com ênfase em fluidos de reservatórios. O medidor de fluxo multifásico Haimo Spool Piece Multiphase Flow Meter (SP-MPFM) detecta a fracção de gás (GVF) e água (WLR) por tecnologia de raios gama. O caudal total do fluxo multifásico é medido pelo medidor de caudal Venturi. Uma unidade de aquisição de dados (DAU) efectua todos os cálculos e converte as medições de fluxo da linha para a condição padrão, utilizando um modelo PVT. Características Medidor de fluxo em linha
