Medidor de vazão tipo Venturi FR-MPFM

volumétricopara líquidospara gás

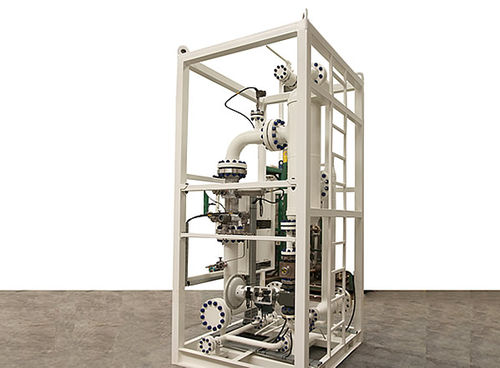

O medidor de fluxo multifásico Haimo de gama completa (FR-MPFM) é uma combinação de um medidor de fluxo gás/líquido de duas fases e um medidor de corte de água trifásico. A medição dos caudais de gás e líquido é realizada no medidor de duas fases gás/líquido que consiste num venturi e num único medidor gama. O Rácio de Líquido de Água (WLR) é medido com o medidor gama de energia dupla que se situa a jusante do condicionador de fluxo. As fracções de fase são derivadas destas duas medições independentes e o caudal líquido de petróleo é finalmente calculado utilizando a medição do caudal bruto de líquido e a medição do corte de água. Em geral, a precisão de medição do Water Liquid Ratio (WLR) deteriora-se com a diminuição do fluxo, bem como com a Fracção de Volume de Gás (GVF) muito elevada, portanto, para medir WLR com precisão, a Haimo introduziu um condicionador de fluxo a montante do medidor de corte de água gama de energia dupla para condicionar o fluxo multifásico através da atenuação das lesmas e da redução do nível mais elevado de GVF. Isto ajuda a alcançar o erro de medição do corte de água dentro de ±2% absoluto para toda a gama de GVF declarada no envelope de funcionamento do medidor. O caudal total do fluxo multifásico é medido pelo medidor de caudal venturi. A tecnologia dos raios gama é utilizada para medir fracções de fase, GVF e WLR respectivamente. Um amostrador em linha patenteado ajuda a diminuir a fracção de gás no fluxo multifásico e permite a medição precisa do WLR mesmo com uma FVG extremamente elevada. O transmissor multivariável (MVT) mede a pressão, a temperatura e a pressão diferencial. Os impulsos dos medidores gama são processados por um novo desenho do transmissor de alta frequência.
