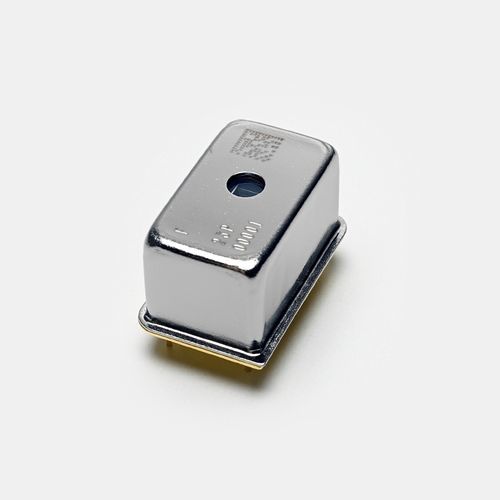

Miniespectrômetro ultravioleta C16767MA-01

CMOSpara a indústria dos semicondutoresOEM

Visão geral
O C16767MA-01 é uma cabeça de mini-espectrômetro ultracompacta e de alta sensibilidade para medições no ultravioleta (190 nm–440 nm). Projetado para integração simples em instrumentos analíticos compactos e portáteis usados em monitoramento industrial e análise de campo.

Principais características

• Tamanho fingertip: 20,1 mm × 12,5 mm × 10,1 mm
• Peso: 5 g
• Resposta espectral: 190 nm a 440 nm
• Resolução espectral (típ.): 3,2 nm; (máx.): 5 nm
• Suporta integração sincronizada (obturador eletrônico)
• Operação sem refrigeração
• Fator de conversão de comprimento de onda indicado na folha de inspeção final

Tecnologia / Design
O C16767MA-01 incorpora um sensor de imagem CMOS linear com fenda integrada por gravação e uma grade côncava reflexiva fabricada por nanoimpressão. O sensor tem resistência UV reforçada e um filtro de luz parasita formado no próprio sensor para suprimir a luz difratada, melhorando a fidelidade do sinal na faixa UV.

Exemplos de aplicação

• Análise de qualidade da água (compostos orgânicos, DBO)
• Monitoramento atmosférico de gases (ex.: NO, SO2)
• Caracterização de LEDs UV (UV-A, UV-B, UV-C)
• Monitoramento de processos na indústria de semicondutores (diagnóstico de plasma e gases de processo)

Exemplos de medição (observações)
Módulos de demonstração com C16767MA-01 proporcionaram medições de ácido nítrico, ácido nitroso, DBO e certos compostos orgânicos (ex.: antraceno) com boa concordância em relação a espectrofotômetros de bancada para análises específicas. Consulte as notas de aplicação para condições de teste e procedimentos de calibração detalhados.

Especificações técnicas

• Faixa de resposta espectral: 190 nm a 440 nm
• Resolução espectral (FWHM) (típ.): 3,2 nm
• Resolução espectral (FWHM) (máx.): 5 nm
• Refrigeração: Não refrigerado
• Sensor: Sensor de imagem CMOS linear com fenda integrada
• Total de pixels: 288
• Condição típica de medição: Ta = 25 °C salvo indicação em contrário
