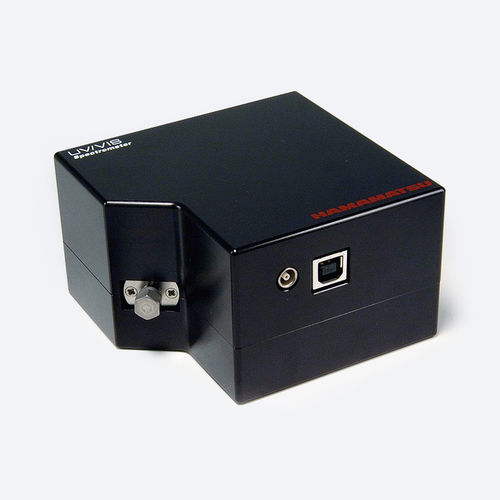

Miniespectrômetro CCD C11697MB

CMOSpara aplicações industriaispara iluminação de LED

Visão geral
O C11697MB é um policromador compacto que integra elementos óticos, um sensor de imagem CMOS de alta sensibilidade e um circuito de acionamento. A luz é guiada por fibra óptica até a entrada da série TM; o espectro medido pelo sensor incorporado é enviado ao PC via USB 2.0 para aquisição. O dispositivo suporta tempos de integração curtos por meio de entrada de disparo, permitindo a medição de fontes luminosas pulsadas e leitura rápida adequada para testes de LED em linhas de produção. Software de avaliação é fornecido; especificação DLL é disponibilizada para integração de software personalizada.

Características

• Sensor de imagem CMOS integrado de alta sensibilidade, comparável ao desempenho de CCD
• Entrada de disparo para integração de curto tempo e medições em luz pulsada
• Leitura em alta velocidade (~2 ms)
• Detector do tipo integração de carga simultânea
• Fator de conversão de comprimento de onda armazenado na memória interna
• Interface USB 2.0 para saída de dados ao PC
• Software de avaliação incluído; especificação DLL disponível para integração OEM/personalizada

Medição e uso
Conecte a luz a ser medida à porta de entrada da série TM usando fibra óptica. Condição ambiente típica para as especificações: Ta = 25 °C salvo indicação em contrário. A função de disparo incorporada e a leitura rápida permitem a aquisição de espectros de emissão de fontes pulsadas e intervalos de integração curtos. O software de avaliação permite definir parâmetros de medição, adquirir e salvar dados espectrais e exibir gráficos; aplicações personalizadas podem usar a especificação DLL fornecida para controle direto e recuperação de dados.

Especificações (tabela)

• Faixa de resposta espectral: 320 a 1000 nm
• Resolução espectral (FWHM) típica: 5 nm — máxima: 8 nm
• Refrigeração: não refrigerado
• Resolução A/D: 16 bits
• Interface: USB 2.0
• Sensor incorporado: CMOS de alta sensibilidade (2048 pixels no total)
• Velocidade de leitura: aprox. 2 ms
• Funções: função de disparo; integração de carga simultânea
• Condição de medição: Typ. Ta = 25 °C (salvo indicação em contrário)

Especificações técnicas

• Modelo: C11697MB
• Faixa de resposta espectral: 320 a 1000 nm
• Resolução espectral (FWHM): típica 5 nm, máxima 8 nm
• Detector: sensor de imagem CMOS de alta sensibilidade, 2048 pixels no total
• Resolução A/D: 16 bits
• Velocidade de leitura: leitura em alta velocidade aprox. 2 ms
• Refrigeração: nenhuma (não refrigerado)
• Interface: USB 2.0
• Recursos de medição: função de disparo para medições em luz pulsada; integração de carga simultânea
• Memória a bordo: fator de conversão de comprimento de onda registrado na memória interna
• Software: software de avaliação fornecido para controle de medição e salvamento de dados; especificação DLL fornecida para integração personalizada
