Fotodiodo de quadrantes S16803

UVsegmentadoPIN

Visão geral

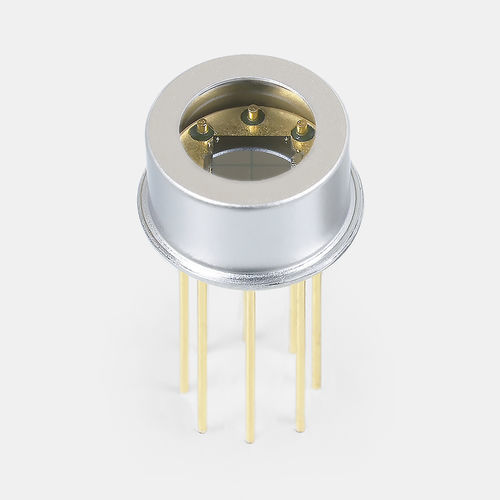

O S16803 é um fotodiodo PIN de silício (Si) em quadrante com área fotosensível de 4 segmentos dispostos em matriz 2D. Projetado para detecção de posição, alinhamento do eixo óptico de laser e monitoramento confiável de irradiação ultravioleta (UV).

Características

• Elemento em quadrante (2 × 2) 4 segmentos
• Alta sensibilidade na região UV
• Projetado para monitoramento confiável de luz UV
• Sem resina que possa causar outgassing

Especificações

• Número de elementos: 4 segmentos
• Invólucro: Metal
• Categoria de invólucro: TO‑5
• Refrigeração: Não refrigerado
• Faixa de resposta espectral: 190–1000 nm
• Comprimento de onda de sensibilidade máxima (typ.): 780 nm
• Foto‑sensibilidade (typ.): 0,125 A/W (condição de medição: λ = 200 nm)
• Corrente de escuro (máx.): 500 pA (V_R = 10 V)
• Frequência de corte (typ.): 90 MHz (λ = 405 nm, V_R = 10 V)
• Capacitância terminal (typ.): 10 pF (V_R = 10 V, f = 1 MHz)
• Condição de medição: Typ. Ta = 25 °C, salvo indicação em contrário; valores por elemento

Características técnicas

• Formato do elemento: Quadrante 2 × 2
• Material do invólucro: Metal (TO‑5)
• Usos previstos: Detecção de posição, alinhamento a laser, monitoramento UV
• Condições operacionais típicas e referências de medição indicadas acima
