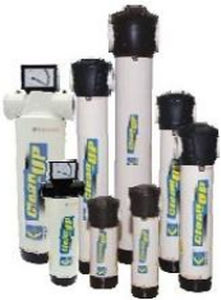

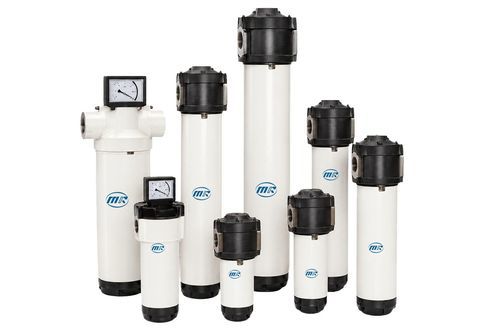

Purificador de ar comprimido de carvão ativado Class 35

de pisocom filtrode poeira

Visão geral do produto
Os filtros de ar comprimido roscados Classe 35–800 são destinados à filtração em linha principal e na entrada de equipamentos. Um percurso de entrada liso a 90° e um difusor de fluxo cônico reduzem a turbulência e a perda de pressão, aumentando a área efetiva de filtração. O corpo em três seções facilita a substituição do elemento filtrante e a manutenção do dreno.

Especificações do produto

• Pressão de trabalho: 0,2–1,6 MPa
• Intervalo de vazão nominal: 1,6–23 m³/min (Classe-35 a Classe-800)
• Grau de filtração disponível: C / T / A / F / H
• Acessórios opcionais: válvula de drenagem eletrônica, dreno interno, válvula de drenagem automática, indicador de pressão diferencial

Graus de filtração Mairui C/T/A/F/H

• C — Filtro óleo-água para linha principal; Precisão de filtração: 3 μm; Óleo residual máximo: ≤5 ppm
• T — Filtro de partículas para linha principal; Precisão de filtração: 1 μm; Óleo residual máximo: ≤1 ppm
• A — Remoção de óleo de alta eficiência; Precisão de filtração: 0,01 μm; Óleo residual máximo: ≤0,01 ppm
• F — Remoção de óleo de ultraalta eficiência; Precisão de filtração: 0,01 μm; Óleo residual máximo: ≤0,001 ppm
• H — Filtro de carvão ativado para vapor de óleo; Precisão de filtração: 0,01 μm; Óleo residual máximo: ≤0,003 ppm

Modelos e especificações

• Class-35 — Vazão nominal 1,6 m³/min; Pressão de trabalho 0,2–1,6 MPa; Conexão RC1"; Comprimento 260 mm; Largura 107 mm; Elemento filtrante: Class-35E-03; Quantidade de elementos: 1; Peso: 2,5 kg
• Class-70 — Vazão nominal 2,6 m³/min; Pressão de trabalho 0,2–1,6 MPa; Conexão RC1"; Comprimento 305 mm; Largura 107 mm; Elemento filtrante: Class-70E-03; Quantidade de elementos: 1; Peso: 2,8 kg
• Class-100 — Vazão nominal 3,8 m³/min; Pressão de trabalho 0,2–1,6 MPa; Conexão RC1"; Comprimento 365 mm; Largura 107 mm; Elemento filtrante: Class-100E-03; Quantidade de elementos: 1; Peso: 3,1 kg
• Class-200 — Vazão nominal 7 m³/min; Pressão de trabalho 0,2–1,6 MPa; Conexão RC1-1/2"; Comprimento 555 mm; Largura 135 mm; Elemento filtrante: Class-200E-03; Quantidade de elementos: 1; Peso: 5,1 kg
• Class-300 — Vazão nominal 8,5 m³/min; Pressão de trabalho 0,2–1,6 MPa; Conexão RC1-1/2"; Comprimento 635 mm; Largura 135 mm; Elemento filtrante: Class-300E-03; Quantidade de elementos: 1; Peso: 5,8 kg
• Class-350 — Vazão nominal 11,5 m³/min; Pressão de trabalho 0,2–1,6 MPa; Conexão RC2"; Comprimento 735 mm; Largura 135 mm; Elemento filtrante: Class-350E-03; Quantidade de elementos: 1; Peso: 6,5 kg
• Class-400 — Vazão nominal 13,5 m³/min; Pressão de trabalho 0,2–1,6 MPa; Conexão RC2"; Comprimento 760 mm; Largura 170 mm; Elemento filtrante: Class-400E-03; Quantidade de elementos: 1; Peso: 10 kg
• Class-600 — Vazão nominal 17 m³/min; Pressão de trabalho 0,2–1,6 MPa; Conexão RC2-1/2"; Comprimento 820 mm; Largura 170 mm; Elemento filtrante: Class-600E-03; Quantidade de elementos: 1; Peso: 11 kg
• Class-800 — Vazão nominal 23 m³/min; Pressão de trabalho 0,2–1,6 MPa; Conexão RC2-1/2"; Comprimento 1060 mm; Largura 170 mm; Elemento filtrante: Class-800E-03; Quantidade de elementos: 1; Peso: 14 kg

Características técnicas

• Uso pretendido: filtração em linha principal e entrada de equipamentos
• Corpo: projeto em três seções para substituição do elemento e acesso ao dreno
• Fluxo: entrada lisa a 90° e difusor cônico para reduzir turbulência e perda de pressão
• Graus de filtração: C (óleo-água), T (partículas), A (remoção de óleo alta eficiência), F (remoção de óleo ultraalta eficiência), H (carvão ativado para vapor de óleo)
• Precisões típicas: 3 μm (C), 1 μm (T), 0,01 μm (A/F/H)
• Óleo residual máximo por grau: C ≤5 ppm; T ≤1 ppm; A ≤0,01 ppm; F ≤0,001 ppm; H ≤0,003 ppm
• Acessórios: válvula de drenagem eletrônica, dreno interno, válvula de drenagem automática, indicador de pressão diferencial
• Elementos filtrantes: referências Class-35E-03 a Class-800E-03; Quantidade de elementos: 1 por unidade
• Exemplos de peso: 2,5 kg (Class-35) até 14 kg (Class-800)
