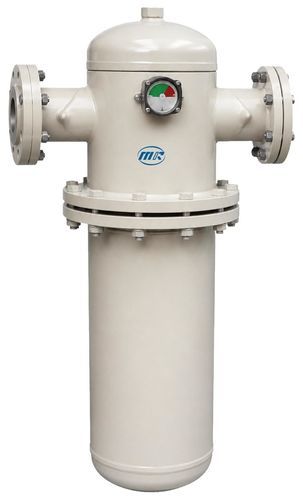

Filtro de ar comprimido Class 600

de cartuchode alta vazão

Visão geral do produto Os filtros de ar comprimido com flange da Classe 600–17 500 foram concebidos para sistemas de ar comprimido de alto caudal. São instalados um ou mais elementos filtrantes, de acordo com a capacidade necessária. Podem ser selecionados os graus de filtração C, T, A, F e H para remover partículas, água líquida, aerossóis de óleo e vapor de óleo, com base nos requisitos de qualidade do ar a jusante. Especificações-chave do produto

• Pressão de funcionamento: 0,2–1,0 MPa
• Intervalo de caudal nominal: 17–510 m³/min
• Graus de filtração disponíveis: C / T / A / F / H

Graus de filtração Mairui C/T/A/F/H Grau | Função | Precisão de filtração | Teor máximo de óleo residual C | Filtro de óleo-água da linha principal | 3 μm | ≤5 ppm T | Filtro de partículas da linha principal | 1 μm | ≤1 ppm A | Filtro de remoção de óleo de alta eficiência | 0,01 μm | ≤0,01 ppm F | Filtro de remoção de óleo de ultra-alta eficiência | 0,01 μm | ≤0,001 ppm H | Filtro de vapor de óleo com carvão ativado | 0,01 μm | ≤0,003 ppm Modelos e Especificações Modelo | Caudal nominal | Pressão de serviço | Ligação | Comprimento (mm) | Largura (mm) | Elemento filtrante | Quantidade de elementos | Peso (kg) Classe 600 | 17 m³/min | 0,2–1,0 MPa | DN65FL | 1114 | 320 | Classe 600E | 1 | 23 Classe 800 | 23 m³/min | 0,2–1,0 MPa | DN65FL | 1266 | 230 | Classe 800E | 1 | 28 Classe 900 | 27 m³/min | 0,2–1,0 MPa | DN80FL | 1143 | 430 | Classe 400E | 2 | 79 Classe-1200 | 34 m³/min | 0,2–1,0 MPa | DN80FL | 1143 | 430 | Classe-600E | 2 | 85 Classe-1600 | 45 m³/min | 0,2–1,0 MPa | DN100FL | 1320 | 430 | Classe-800E | 2 | 115 Classe-2000 | 55 m³/min | 0,2–1,0 MPa | DN100FL | 1189 | 540 | Classe-600E | 3 | 128 Classe-2400 | 65 m³/min | 0,2–1,0 MPa | DN125FL | 1438 | 540 | Classe-800E | 3 | 135 Classe-3000 | 87 m³/min | 0,2–1,0 MPa | DN150FL | 1485 | 600 | Classe-800E | 4 | 155 Classe-4000 | 110 m³/min | 0,2–1,0 MPa | DN150FL | 1415 | 600 | Classe-800E | 5 | 158 Classe-4800 | 130 m³/min | 0,2–1,0 MPa | DN150FL | 1445 | 600 | Classe-800E | 6 | 170 Classe 5600 | 160 m³/min | 0,2–1,0 MPa | DN200FL | 1555 | 740 | Classe 800E | 8 | 245 Classe 7000 | 210 m³/min | 0,2–1,0 MPa | DN200FL | 1630 | 750 | Classe 800E | 10 | 270 Classe-8000 | 260 m³/min | 0,2–1,0 MPa | DN250FL | 1610 | 900 | Classe-800E | 12 | 320 Classe-10500 | 320 m³/min | 0,2–1,0 MPa | DN250FL | 1830 | 930 | Classe-800E | 14 | 450 Classe-12500 | 360 m³/min | 0,2–1,0 MPa | DN300FL | 1750 | 960 | Classe-800E | 16 | 420 Classe-14000 | 410 m³/min | 0,2–1,0 MPa | DN300FL | 1670 | 985 | Classe-800E | 19 | 435 Classe-17500 | 510 m³/min | 0,2–1,0 MPa | DN350FL | 1991 | 1140 | Classe-800E | 24 | 500 Características / especificações técnicas

• Pressão de funcionamento: 0,2–1,0 MPa
• Intervalo de caudal nominal: 17–510 m³/min (modelos Classe-600 a Classe-17500)
• Graus de filtração disponíveis: C, T, A, F, H (as funções vão desde a separação óleo-água na linha principal até à remoção de vapores de óleo por carvão ativado)
• Precisões de filtração: até 0,01 μm para remoção de óleo de alta eficiência; filtração de partículas de 1–3 μm para filtros da linha principal
• Teor máximo de óleo residual por grau: C ≤5 ppm; T ≤1 ppm; A ≤0,01 ppm; F ≤ 0,001 ppm; H ≤ 0,003 ppm
• Tipos de ligação apresentados nos modelos: DN65FL, DN80FL, DN100FL, DN125FL, DN150FL, DN200FL, DN250FL, DN300FL, DN350FL
• Tipos de elementos filtrantes associados aos modelos (por exemplo, Classe-600E, Classe-800E, Classe-400E)
