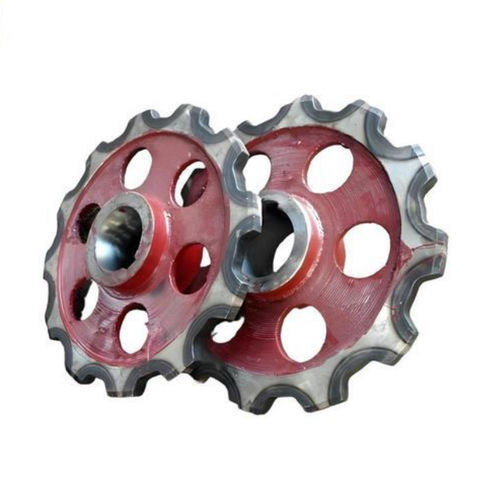

Roda dentada de corrente

de dentes helicoidaissegmentadametálica

Visão geral do produto
O pinhão para elevador de caçambas é um componente de alta precisão e resistente ao desgaste, projetado para transporte de materiais em várias indústrias, como mineração, cimento, energia, portos, produtos químicos e grãos. Fabricado pela Hansheng Automation, este pinhão apresenta precisão de usinagem de ±0,005 mm, resistência superior ao desgaste e impacto, e suporta personalização abrangente para diferentes necessidades de aplicação.

Características do produto

• Precisão em nível de mícron: O furo interno, a chaveta e as superfícies de acoplamento são usinados com precisão de ±0,005 mm, garantindo perfeita concentricidade com o eixo de acionamento, eliminando vibrações destrutivas e prolongando a vida útil de redutores, rolamentos e correntes.
• Resistência superior ao desgaste e impacto: Feito de aços de liga de alta resistência e resistentes ao desgaste com tratamento térmico da superfície dos dentes controlado por computador, resultando em uma estrutura dura por fora e resistente por dentro.
• Personalização abrangente: Disponível como pinhões de acionamento padrão, pinhões de cauda ou pinhões segmentados para fácil manutenção. A produção personalizada com base em desenhos e amostras garante 100% de compatibilidade com seu equipamento.

Parâmetros técnicos e especificações
Item | Especificações/Capacidades
Tipos de produtos | Pinhões de acionamento, pinhões de cauda, pinhões segmentados, elos de engrenagem
Correntes compatíveis | Correntes de elo plano, correntes de elo redondo, etc.
Materiais opcionais | Aço fundido resistente ao desgaste (ZG45, ZG310-570), aço de alto manganês (Mn13Cr2), aço de liga
Processos de fundição | Fundição em areia, fundição de espuma perdida
Tamanho máximo de usinagem | Ø3800mm x 1500mm
Tolerância de dimensão crítica | ±0,005 mm (retificação/usinagem de precisão)
Tolerância de dimensão comum | ±0,01 mm (usinagem comum)
Dureza do tratamento térmico da superfície da engrenagem | HRC 55 - 62 (dependendo do material)
Documentos disponíveis | Certificado de qualidade do material, relatório de tratamento térmico, relatório de inspeção dimensional, relatório de teste não destrutivo (opcional)

Processo de fabricação

• Consultoria de engenharia e design de soluções: Engenheiros avaliam seu equipamento, materiais e ambiente para recomendar soluções ideais.
• Fundição de precisão: Fundição avançada de espuma perdida ou em areia com tolerância de ±0,03 mm garante estrutura interna densa e excelentes propriedades mecânicas.
• Usinagem de precisão CNC: Grandes centros de usinagem horizontal (até 2100 mm) garantem que todas as dimensões críticas atendam ou excedam os requisitos.
• Tratamento térmico controlado: Endurecimento por indução ou têmpera/normalização para excelente resistência ao desgaste e à fadiga.
• Inspeção de qualidade por medição e medição de coordenadas (CMM): Inspeção rigorosa de tolerâncias dimensionais e geométricas para entrega impecável.

Áreas de aplicação

• Indústria de materiais de construção: Fábricas de cimento, plantas de mistura de concreto (transporte de clínquer, calcário, areia/cascalho)
• Indústria de mineração: Minas metálicas e não metálicas (elevação de minério e concentrado)
• Indústria de energia: Usinas termelétricas (transporte de carvão e cinzas volantes)
• Portos e terminais: Terminais de carga a granel (carregamento/descarregamento de grãos, minério, fertilizantes)
• Indústria química: Fábricas de fertilizantes e produtos químicos (transporte de matérias-primas químicas)
• Indústria de grãos: Silos de grãos, fábricas de ração (elevação vertical de grãos e ração)

Destaques das FAQ

• O preço reflete um custo inicial mais alto, mas um custo total de propriedade mais baixo devido à vida útil prolongada e à redução do tempo de inatividade.
• Os pinhões segmentados são tão fortes e rígidos quanto os pinhões integrais, com substituição e manutenção mais fáceis.
• O ciclo de produção típico para produtos padrão é de 15 dias úteis, com o tempo de entrega dependendo do tamanho e da complexidade.

Características / Especificações técnicas

• Precisão de usinagem: ±0,005 mm (crítica), ±0,01 mm (comum)
• Dureza do tratamento térmico: HRC 55-62
• Tamanho máximo de usinagem: Ø3800mm x 1500mm
• Materiais: Aço fundido resistente ao desgaste, aço de alto manganês, aço de liga
• Processos de fundição: Fundição em areia, fundição de espuma perdida
• Disponível como pinhões de acionamento, de cauda, segmentados e elos de engrenagem
• Compatível com correntes de elo plano e redondo
• Documentos de qualidade: Certificado de material, relatório de tratamento térmico, inspeção dimensional, relatório NDT opcional
