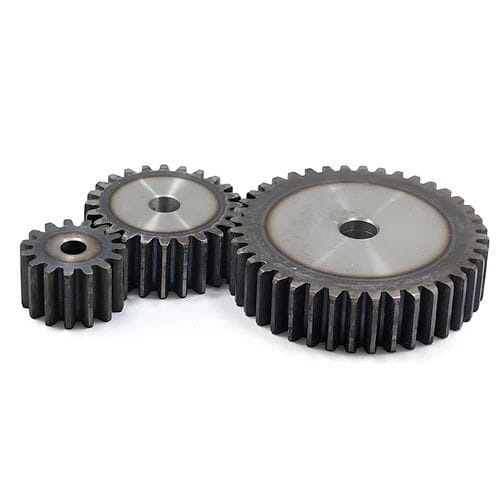

Engrenagem reta

de dentes retoscom cubode eixo

A nossa super-engrenagem metálica personalizada atinge uma precisão ISO 5 (equivalente GB 5/DIN 5) para uma transmissão de precisão. Concebida para aplicações não normalizadas que exigem um desempenho excecional. Aproveitando as máquinas de corte de engrenagens japonesas Fuji KPS30 e as máquinas de fresagem CNC Ningjiang YK3610IV, garantimos tolerâncias de diâmetro interno/externo e espessura dentro de ±0,01 mm - ideal para sistemas mecânicos de alta precisão em automação, aeroespacial e equipamento médico. Caraterísticas em destaque Precisão de nível ISO 5 Desvio total acumulado do passo do dente Fp≤0.012mm, desvio total do perfil do dente Fa≤0.006mm, atingindo o padrão de nível ISO 5 / GB 5 / DIN 5. ±0,01mm Controlo da tolerância Tolerância de tamanho total ID / OD / Espessura ≤ ±0,01mm, utilizando a cadeia de processos "acabamento por raspagem + torneamento de precisão + compensação CMM". Personalização fora do padrão Módulo M1~M8 (suporta engrenagens de microprecisão M0.3), número ilimitado de dentes, ângulo de pressão 20°±1° ajustável. As formas especiais dos dentes (dentes aparados/dentes de tambor), os orifícios do eixo, os rasgos de chaveta e outras estruturas não normalizadas podem ser personalizados de acordo com os desenhos fornecidos pelo utilizador. Materiais e processos diversificados Matriz de materiais: S45C, aço inoxidável 304, liga de alumínio, liga de cobre, nylon 66, etc. (suporte para materiais especificados pelo cliente). Tratamento térmico: têmpera, têmpera de alta frequência, nitruração (processo de raspagem dura adaptado ao material HRC50+).
