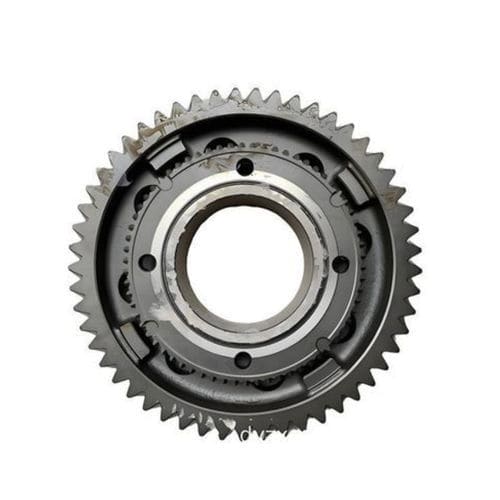

Roda de engrenagem reta

de dentes helicoidaismetálicapara transmissão

Visão geral do produto
A Hansheng Automation fornece à indústria automotiva engrenagens que oferecem precisão ISO 5, ruído ultra baixo e alta durabilidade, aproveitando equipamentos avançados e anos de experiência na fabricação de caixas de câmbio de precisão. Essas engrenagens são projetadas para alto desempenho em veículos elétricos, transmissões automáticas, híbridos e vários sistemas automotivos.

Características detalhadas do produto

• Redução superior de ruído: Com base na experiência na fabricação de acionamentos harmônicos sem folga (≤ 10 arc sec), a Hansheng aplica os mesmos padrões rigorosos às engrenagens automotivas. A precisão ISO Nível 5 garante um engrenamento suave, reduzindo significativamente o zumbido e a vibração em redutores de veículos elétricos (EV) e transmissões de alta velocidade.
• Capacidade de engrenagem interna complexa: Equipado com a máquina de skiving de engrenagens Kashifuji KPS30, a Hansheng se especializa na fabricação de engrenagens de anel interno de alta precisão usadas em conjuntos planetários (Transmissões Automáticas e Híbridas). Isso permite uma fabricação integrada de engrenagens que o fresamento tradicional não pode alcançar.
• Acabamento de superfície de ultra precisão: Com capacidades de acabamento ultra espelho (Precisão ±0.002mm), as superfícies das engrenagens são otimizadas para reduzir o atrito, prolongar a vida útil e melhorar a eficiência geral da transmissão.

Especificações técnicas
Característica | Especificação
--- | ---
Tipos de engrenagens | Engrenagens retas, Engrenagens helicoidais, Engrenagens de anel interno, Engrenagens planetárias, Eixos, Estrias
Padrão de precisão | ISO / DIN / GB Nível 5 (JIS Grau N5)
Faixa de módulo | 0.1 - 5.0
Faixa de diâmetro | Ø 3mm - Ø 300mm
Processo de produção | Fresamento, Moldagem, Skiving (Skiving duro), Retificação de precisão
Opções de material | 20CrMnTi, SNCM420, SCM440, 42CrMo, ou especificação personalizada
Dureza | HRC 58-62 (após cementação / endurecimento por indução)
Acabamento de superfície | Até Ra 0.2 (superacabamento disponível)

Aplicações

• Redutores de veículos elétricos (EV): Eixos de entrada de alta velocidade e engrenagens helicoidais.
• Caixas de engrenagens planetárias (AT/Híbrido): Engrenagens solares, Engrenagens planetárias e Engrenagens de anel interno.
• Sistemas de direção (EPS): Engrenagens de parafuso sem fim de precisão e pinhões que requerem altos fatores de segurança.
• Componentes do motor: Engrenagens de bomba de óleo, engrenagens de eixo de equilíbrio, engrenagens de distribuição.
• Atuadores: Engrenagens de ajuste de assento, engrenagens de elevação de janela (expertise em pequenos módulos).

Fabricação e controle de qualidade

• Arsenal de fabricação avançado: Skiving de engrenagens (Kashifuji KPS30), Fresamento (Máquina de fresamento de engrenagens horizontal CNC Ningjiang YK3610Ⅲ), Usinagem (Torno CNC Brother e Centros de Usinagem Vertical), EDM (Seibu Wire WEDM M50B).
• Garantia de qualidade: Cada engrenagem passa por uma inspeção rigorosa usando Máquinas de Inspeção de Engrenagens e CMMs. Relatórios de rastreabilidade completos são fornecidos, incluindo Relatórios de Erro de Perfil e Passo de Engrenagem (K Charts), Certificações de Material, Relatórios de Tratamento Térmico e Relatórios de Inspeção Dimensional.

Processo de colaboração

• Revisão de engenharia: Desenhos (STEP/IGES/PDF) são revisados para viabilidade, tolerância e otimizações de fabricabilidade.
• Prototipagem: Pequenos lotes para testes de validação usando usinagem suave ou EDM de fio.
• Produção em massa: Fabricação escalável com controle rigoroso de lotes.

Destaques das FAQ

• Capaz de engrenagens para motores EV de alta velocidade (precisão ISO Nível 5, velocidades superiores a 15.000 RPM).
• Skiving de engrenagens (Kashifuji KPS30) é 3-5 vezes mais rápido que a moldagem e permite "Skiving duro" após tratamento térmico para precisão superior.
• Serviços de tratamento térmico (Cementação, Nitretação, Endurecimento por Indução) são fornecidos por parceiros certificados, com acabamento duro final interno.
• MOQ flexível: Suporta prototipagem (1-5 unidades) e produção em massa de alto volume.

Características / Especificações técnicas

• Precisão ISO 5
• Ruído ultra baixo
• Alta durabilidade
• Tipos de engrenagens: retas, helicoidais, de anel interno, planetárias, eixos, estrias
• Faixa de módulo: 0.1 - 5.0
• Faixa de diâmetro: Ø 3mm - Ø 300mm
• Opções de material: 20CrMnTi, SNCM420, SCM440, 42CrMo, ou personalizado
• Dureza: HRC 58-62
• Acabamento de superfície: Até Ra 0.2
• Processos de produção: Fresamento, Moldagem, Skiving, Retificação de precisão
• Aplicações: redutores EV, caixas de engrenagens planetárias, sistemas de direção, componentes do motor, atuadores
