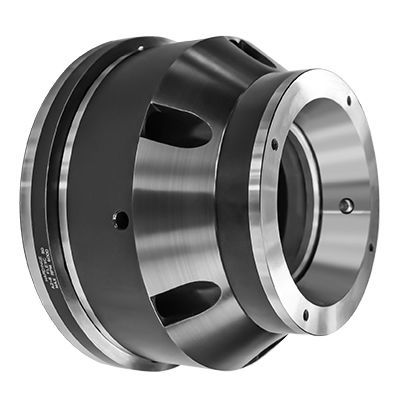

Porta-pinça com pinça de mola FlexC® 80

para usinagemde precisãode troca rápida

Descrição
O sistema de pinças Hardinge FlexC® Style A consiste num conjunto montado no fuso. Cabeças de collete vulcanizadas e chaves são adquiridas separadamente. O sistema Dead-Length® Style A pode ser usado como passagem para trabalho com barra ou com um batente para fixação em mandril. As cabeças de aperto são constituídas por segmentos de aço endurecido unidos por vulcanização, garantindo aperto paralelo, deformação mínima da peça e facilidade de troca rápida. Em modo dead-length, o batente é inserido no adaptador de batente e pode ser removido quando o controlo do comprimento da peça não é necessário.

Operação
O FlexC® Style A da Hardinge é um sistema pull-back: a collete puxa a peça contra um batente fixo para controlo do comprimento da peça, proporcionando fixação muito estável e melhor vida útil da ferramenta devido à rigidez do conjunto de aperto. É possível efetuar fixações curtas usinando um batente dedicado à medida desejada. O batente é removível para trabalho em barra. Faixa de aperto +/- 0.020 in, precisão até 0.0004 in.

Características / Especificações técnicas

• Tipo de fuso: A2-6
• Comprimento do nariz (in): 1.000 in
• Comprimento total do mandril (in): 5.174 in
• Diâmetro total do mandril (in): 5.174 in
• Diâmetro do nariz (in): 5.75 in
• Tipo: FlexC®
• Capacidade do fuso: 80 mm
• Estilo de atuação: Estilo A, Pull-back com batente removível
• Batente Dead-Length®: Sim
• TIR (inch): 0.0002 in
• Faixa de aperto (+/- inch): 0.02 in
• Comprimento total do mandril (mm): 131.4 mm
• Comprimento do nariz (mm): 25.4 mm
• Diâmetro do nariz (mm): 146.1 mm
• Diâmetro total do mandril (mm): 131.4 mm
• Peso do item: 39.6 lbs
