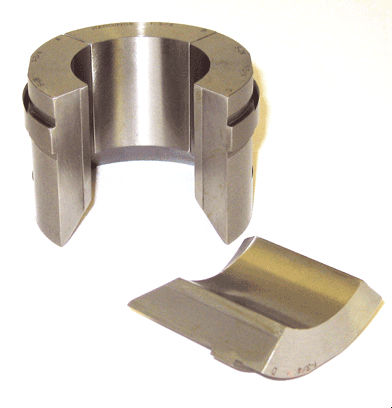

Tampão com rosca S30

Visão geral
As pinças mestras do tipo S e os patins S30 destinam-se a eliminar problemas comuns das pinças mestras durante a alimentação de barras e o usinamento. O ombro robusto do patim posiciona-se contra a frente da ranhura na pinça mestra ao carregar as barras, e o ombro traseiro recebe as forças de usinagem durante a operação. O desenho S30 não requer parafusos passantes no diâmetro externo do patim nem furos no ângulo da cabeça da pinça.

Funcionamento e vantagens

• Superfície de apoio máxima entre o fuso e o ângulo da cabeça. A ausência de furos ou ranhuras no ângulo da cabeça evita desgaste desigual do fuso por uso contínuo e previne danos aos furos roscados no collet.
• Fácil utilização. Os patins são intercambiáveis sem retirar a pinça mestra do fuso, permitindo trocas rápidas de diâmetro de barra. As braçadeiras independentes deslizam livremente para remoção simples.
• Instalação segura do patim. Um sistema de ancoragem em rabo de andorinha mantém os patins captivos durante a alimentação das barras, transferindo o empuxo para o ombro do patim em vez de para a braçadeira. O conjunto de fixação não suporta carga em uso normal, evitando deslocamento do patim.

Especificações técnicas

• Capacidade redonda (mín): 1/8 in (3.17 mm)
• Capacidade redonda (máx): 3 in (76.20 mm)
• Capacidade hexagonal (mín): 1/4 in (6.35 mm)
• Capacidade hexagonal (máx): 2 9/16 in (60.32 mm)
• Forma do furo de encomenda: Redondo
• Estilo: S30
• Material: Aço
• Segmentos: 4
