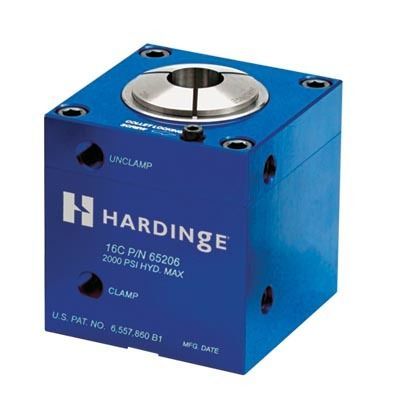

Porta-pinça com pinça de mola 16C

para usinagemestacionáriode posição fixa

Especificações

• Pressão máxima de operação – 250 psi ar; 2000 psi hidráulico (17 bar ar; 137 bar hidráulico)
• Pressão máxima de operação (observações de segurança/operação) – 250 psi ar; 1207 psi hidráulico (17 bar ar; 83 bar hidráulico)
• Força do tubo de tração – 5,8 × pressão da linha
• Capacidade do collet – 16C (1/64" a 1 5/8" / 0,39 a 41,27 mm redondo)
• Furo passante na base
• Quatro furos de montagem 3/8"-16 na parte inferior da base
• Dois furos de pino 3/8" (9,52 mm) na parte inferior da base
• Dois portos 1/4"-18 NPT
• Recomendação de válvula – válvula 2 posições, 4 vias para hidráulico; válvula 2 posições, 3 vias para pneumático (válvulas não incluídas)

Segurança

• Não aperte excessivamente os elementos de montagem ou os acoplamentos de tubulação.
• Ao instalar um collet, evite apertar excessivamente o collet contra o cone do pistão.
• Não exceda as pressões máximas: 250 psi ar ou 1207 psi hidráulico (17 bar ar; 83 bar hidráulico) para operação segura.
• Certifique-se de que o collet retenha a peça antes de acionar o dispositivo de fechamento.

Aplicação
Este bloco de collets 16C é uma unidade fixa de duplo efeito, destinada a operações de máquina e montagem que exigem fixação e liberação confiáveis. Pode ser usado isoladamente ou montado em múltiplas unidades em mesas rotativas, paletes, gabaritos ou tombstones para aumentar a produtividade.

Instalação

• 1. Monte o bloco de collets numa superfície rígida e plana.
• 2. Ligue a primeira linha de alimentação usando tubagem de aço classificada para 5000 psi (344 bar) ao porto CLAMP 1/4 NPTF do bloco e ao porto normalmente ABERTO da válvula de comando.
• 3. Ligue a segunda linha de alimentação usando tubagem de aço classificada para 5000 psi (344 bar) ao porto UNCLAMP 1/4 NPTF do bloco e ao porto normalmente FECHADO da válvula de comando.
• 4. Ligue a alimentação de comando ao porto de pressão 1/4 NPTF da válvula.
• 5. Esta configuração mantém o collet fechado até que a válvula seja acionada.

Operação

• 1. Remova a alimentação da válvula antes de inserir um collet.
• 2. Afrouxe o parafuso de travamento do collet.
• 3. Insira o collet na parte superior do bloco.
• 4. Usando a chave do collet, gire o collet no sentido horário até contactar o cone do pistão.
• 5. Aperte o parafuso de travamento sem exagerar.
• 6. Para fechar, insira a peça no collet e conecte a alimentação à válvula. AVISO: Não fechar sem peça no collet.
• 7. Ajuste a pressão de alimentação ao nível mínimo que garanta a retenção; operar continuamente à pressão máxima reduz a vida útil das vedações e do collet.
• 8. Para abrir, acione a válvula.

Manutenção
Se a força de fixação diminuir enquanto a pressão do sistema permanecer inalterada, retire o bloco de collets do serviço, desmonte-o e substitua quaisquer O-rings danificados ou desgastados.

Tabela - Especificações adicionais

• Série de collets: C
• Estilo de acionamento: Pneumático / Hidráulico
• Estilo: 16C
