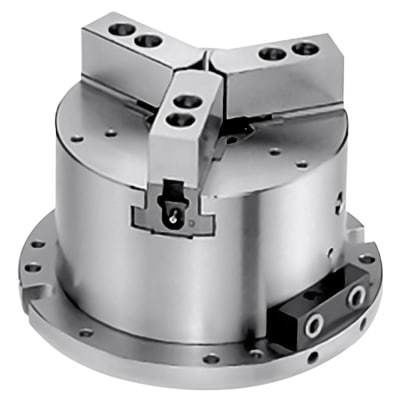

Placa de torno automática MO

com 3 castanhasestacionáriamandril automático

Visão geral
Tipo cunha autocontido. Mandris de rosca oferecem precisão absoluta e garantem repetibilidade de .0005” em peças duplicadas. Essa precisão é alcançada por uma folga integrada de .020” entre a cavidade do corpo do mandril e o cubo da placa de montagem, que permite aos parafusos opostos amplo movimento para ajustar a peça com precisão. O ajuste leva menos de um minuto e não é necessário ajuste adicional para atingir .0005” TIR em peças idênticas.

Características e benefícios

• Fundo com flange permite fixar facilmente o mandril em uma placa para trocas rápidas
• Cilindro integrado proporciona melhor estabilidade e reduz o espaço necessário para maior eficiência de usinagem

Vantagens

• O mandril pode ser controlado por código M para uso em um sistema de carregamento automático
• Mandíbulas principais com passo de 1,5 mm x 60° permitem intercambiabilidade de mandíbulas duras e macias com mandris de torno CNC, reduzindo os custos de mandíbulas sobressalentes
• Estrutura à prova de poeira e resistente à água aumenta a vida útil e a eficiência do mandril

Especificações técnicas

• Série do modelo: série MO (estacionário, centro fechado)
• Tipo: mandril motorizado tipo cunha autocontido
• Repetibilidade (TIR): 0.0005” em peças duplicadas
• Folga integrada: 0.020” entre a cavidade do corpo do mandril e o cubo da placa de montagem
• Tempo de ajuste: Menos de 1 minuto para atingir a repetibilidade especificada
• Montagem: fundo com flange para fixação rápida em placa e trocas
• Cilindro integrado: melhora a estabilidade e reduz o espaço ocupado
• Controle: controlável por código M para automação/sistemas de carregamento automático
• Mandíbulas: mandíbulas principais com passo de 1,5 mm x 60° para intercambiabilidade mandíbulas duras/macias
• Construção: design à prova de poeira e resistente à água
