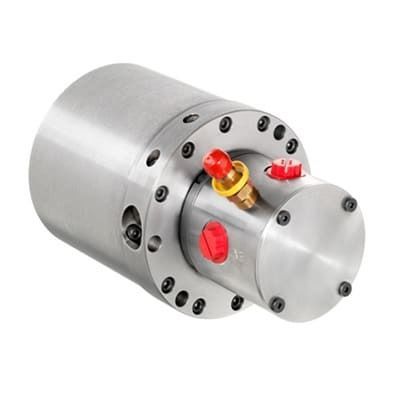

Cilindro hidráulico HRC

rotativode haste passantede pistão

Visão geral do produto
O cilindro hidráulico rotativo HRC baseia‑se no projeto Logansport e destina‑se a aplicações padrão de fixação e configurações de spindle/mandril. As unidades podem ser modificadas para aplicações específicas ou projetadas totalmente sob medida mediante pedido. O cilindro está disponível com várias configurações de pistão e opções de portas/funções para integrar refrigerante, ar ou sistemas de detecção.

Vantagens

• Projeto de entrada simples, configurável como fixo ou alternado
• Fluxo hidráulico constante
• Pressão máxima de trabalho: 80 bar
• Capacidade de rotação até 8000 RPM
• Bypass integrado mantém a pressão e a força de aperto do mandril em caso de perda de energia
• Vedações Viton retêm fluido hidráulico ou ar comprimido permitindo movimento e suporte entre componentes internos
• Configurações de pistão: simples, tandem, passagem (centro aberto), duplex

Características técnicas

• Terceira porta – porta adicional opcional no conjunto de entrada para permitir acesso de refrigerante ou ar através da haste do pistão
• Ação rápida – opções de maior vazão reduzem o tempo do ciclo de curso; ciclos inferiores a um segundo são possíveis em curso de 2"
• Biela de acionamento tubular oca rotativa – opção que permite passagem de ar, refrigerante ou óleo através do cilindro quando combinada com uma união rotativa; a biela pode ser acoplada para sistemas de detecção de curso por proximidade
• Função de pressão variável – porta piloto Hi‑Lo que permite alterações da força de fixação em tempo real durante o ciclo de corte para reduzir deformação da peça e melhorar o controlo da circularidade

Aplicações

• Adequado para aplicações horizontais, verticais ou invertidas em fixação e montagem de spindle/mandril

Especificações técnicas

• Origem do projeto: cilindro hidráulico rotativo baseado em Logansport
• Pressão máxima de operação: 80 bar
• Velocidade máxima de rotação: até 8000 RPM
• Tipo de vedantes: Viton
• Configurações de pistão: simples, tandem, passagem (centro aberto), duplex
• Terceira porta opcional para refrigerante/ar através da haste do pistão
• Biela tubular oca rotativa opcional para passagem de meios com união rotativa
• Projeto de ação rápida disponível para ciclos curtos / alto fluxo (sub‑1 segundo em 2" de curso)
• Capacidade de pressão variável (Hi‑Lo) para ajustes de fixação em tempo real
