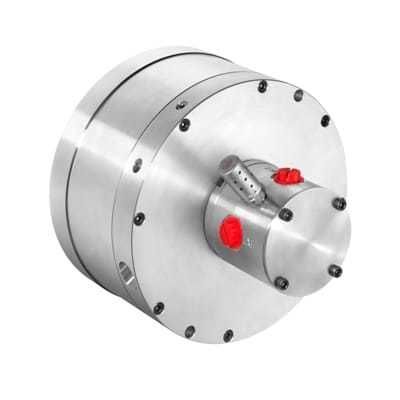

Cilindro pneumático ARC

rotativode pistões múltiplosde pistão duplo

Visão geral
O cilindro pneumático rotativo ARC é um atuador rotativo personalizável baseado no projeto Logansport e fornecido pela Forkardt Hardinge. Projetado para fixação rotativa em operações de usinagem e montagem, pode ser adaptado ou totalmente reprojetado para aplicações industriais específicas.

Pontos principais

• Cilindro pneumático rotativo personalizado para fixação padrão e especializada
• Pode ser modificado conforme os requisitos do cliente ou fornecido como projeto totalmente personalizado

Vantagens

• Projeto de entrada simples, configurável como fixo ou alternante
• Fluxo de ar constante para operação estável
• Capacidade de até 7000 RPM para aplicações de alta velocidade
• Trava integrada de série mantém a pressurização do cilindro e a força de fixação em caso de perda de energia
• Vedações Viton retêm ar comprimido ou fluido hidráulico permitindo movimento interno
• Configurações de pistão flexíveis: simples, tandem (dois pistões em um corpo), passante (centro aberto) ou duplex (dois pistões de tamanhos diferentes em corpos separados, acionáveis independentemente)

Características técnicas

• Ação rápida – aumenta o fluxo volumétrico através do cilindro reduzindo o tempo de ciclo de curso; ciclos inferiores a um segundo são possíveis em 2 in de curso
• Pressão variável (Hi‑Lo) – porta piloto na entrada permite alterações de pressão on‑the‑fly durante o ciclo de corte para reduzir deformação da peça e melhorar o controle de circularidade

Aplicações

• Projetado para aplicações horizontais, verticais ou invertidas em fixação rotativa em ambientes de produção

Especificações

• Marca: Forkardt Hardinge (baseado no projeto Logansport)
• Modelo: ARC
• Capacidade máxima de rotação: até 7000 RPM
• Tipo de vedação: vedações Viton
• Retenção de pressão: trava integrada mantém pressurização e fixação em caso de falha de energia
• Configurações de pistão: simples, tandem, passante (centro aberto), duplex (pistões independentes)
• Operação de ação rápida: ciclos < 1 s possíveis em 2 in de curso (dependendo da aplicação)
• Fixação Hi‑Lo variável com porta piloto para ajustes de pressão em tempo real
• Uso típico: fixação rotativa que requer personalização e altas RPM
