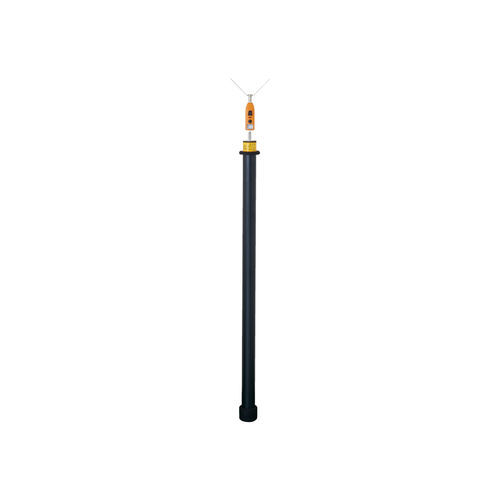

Detector de tensão alternativa HST-70L
de alta tensãode média tensãoà prova de água

Detector de tensão alternativa - HST-70L - Hasegawa Electric Co., Ltd. - de alta tensão / de média tensão / à prova de água
Detector de tensão alternativa - HST-70L - Hasegawa Electric Co., Ltd. - de alta tensão / de média tensão / à prova de água
Detector de tensão alternativa - HST-70L - Hasegawa Electric Co., Ltd. - de alta tensão / de média tensão / à prova de água - imagem - 2
Detector de tensão alternativa - HST-70L - Hasegawa Electric Co., Ltd. - de alta tensão / de média tensão / à prova de água - imagem - 3
Detector de tensão alternativa - HST-70L - Hasegawa Electric Co., Ltd. - de alta tensão / de média tensão / à prova de água - imagem - 4
Guardar nos favoritos
Comparar
Mais informações no site da Hasegawa Electric Co., Ltd.

Características

Mensurando
de alta tensão, de tensão alternativa, de média tensão
Outras características
de mão, à prova de água

Descrição

Visão geral do produto
  • Série de detectores de tensão para linhas de média a extra-alta tensão, operáveis com haste isolante (hot stick).
  • Modelos cobrem faixas de detecção de aproximadamente 3 kV até 550 kV e incluem variantes apenas AC e AC/DC.


Principais características (comuns)
  • Haste isolante em FRP para manuseio leve e melhor operabilidade com método de haste isolante.
  • Acessório metálico na ponta com mola amortecedora para reduzir impacto na ponta da sonda.
  • Haste operativa pode ser estendida para maior alcance; o encurtamento não é permitido por motivos de segurança.
  • Indicação positiva em modelos selecionados por LED vermelha intermitente de alta luminosidade e buzzer intermitente para visibilidade e audibilidade em ambientes ruidosos/ensolarados.
  • Carcaça de sensor à prova d’água em modelos específicos para proteção contra sujeira e água.


Modelos disponíveis e especificações principais
  • HST-30 — Faixa AC: aprox. 3 kV a 34,5 kV.
  • HST-70 — Faixa AC: aprox. 20 kV a 80,5 kV.
  • HST-170 — Faixa AC: aprox. 60 kV a 195,5 kV.
  • HST-250 — Faixa AC: aprox. 150 kV a 287,5 kV.
  • HST-30L / HST-70L / HST-W80L — Variantes de comprimento longo para alimentadores com mesmas faixas de detecção dos modelos padrão correspondentes.
  • HST-20N — Detecção dupla AC/DC: aprox. 3 kV a 25 kV; peso reduzido em comparação com modelos anteriores.
  • HSR-90N — Detecção ampla AC/DC: aprox. 6 kV a 90 kV; indicação positiva e carcaça de sensor à prova d’água.
  • HSR-500 — Detector de extra-alta tensão AC: aprox. 250 kV a 550 kV; indicação positiva e carcaça de sensor à prova d’água para confiabilidade em linhas de transmissão.
  • Série WM — Detector tipo pinwheel: AC aprox. 6,6 kV a 500 kV; operação sem bateria usando energia detectada; rotação do pinwheel indica presença de tensão.


Notas sobre indicações e proteção
  • Modelos de alta tensão selecionados fornecem indicação visual (LED intermitente) e audível (buzzer intermitente) para garantir detecção sob luz do dia e em locais ruidosos.
  • Sensores totalmente vedados em modelos específicos reduzem risco de falha por sujeira e água, aumentando a confiabilidade em campo.


Documentação e variantes
  • Folhas de especificação por modelo e catálogos disponíveis para as famílias HST, HST-L, HST-20N, HSR e WM com detalhes sobre faixas elétricas, dimensões e acessórios.


Produto relacionado — gancho de aterramento para subestação ferroviária
  • Modelo: H型-R — gancho de aterramento/curto-circuito para subestações ferroviárias (DC). Fixação tipo grampo para instalação rápida; design compacto para espaços confinados.
  • Classificação típica: DC 1500 V (ver lista de modelos para marcação exata).
  • Acessório: bolsa de armazenamento disponível.


Especificações técnicas
  • Material da haste isolante: FRP (plástico reforçado com fibra de vidro) para leveza e operabilidade.
  • Ponta: fixação metálica com mola amortecedora.
  • Haste operativa: extensível apenas para comprimentos maiores (encurtamento proibido por segurança).
  • Tipos de detecção: principalmente AC; modelos selecionados suportam AC e DC (ex.: HST-20N, HSR-90N).
  • Faixas de detecção de tensão: aprox. 3 kV a 550 kV dependendo do modelo.
  • Indicação: visual (LED intermitente) e audível (buzzer intermitente) em modelos selecionados.
  • Impermeabilização: carcaça do sensor provida em modelos específicos para evitar entrada de sujeira e água.
  • Série WM: operação sem bateria por pinwheel usando a energia detectada.
