Detector de tensão alternativa HSR-500

de alta tensãode LEDà prova de água

Visão geral
Família de detectores de tensão para média, alta e extra-alta tensão projetada para uso com haste isolante. Haste isolante em FRP é leve e melhora a operacionalidade; os modelos cobrem uma ampla faixa de tensão e incluem opções sem bateria e com indicação positiva.

Modelos (exemplos mostrados nesta página)

• HST-30 / HST-30L — Detector para média e alta tensão: AC 3 kV a 34,5 kV. HST-30L é a versão de comprimento longo para trabalhos em feeder.
• HST-70 / HST-70L — Detector para média e alta tensão: AC 20 kV a 80,5 kV. HST-70L versão longa.
• HST-170 — Detector para média e alta tensão: AC 60 kV a 195,5 kV.
• HST-250 — Detector para média e alta tensão: AC 150 kV a 287,5 kV.
• HST-W80L — Detector para média e alta tensão: AC 20 kV a 80,5 kV, versão longa.

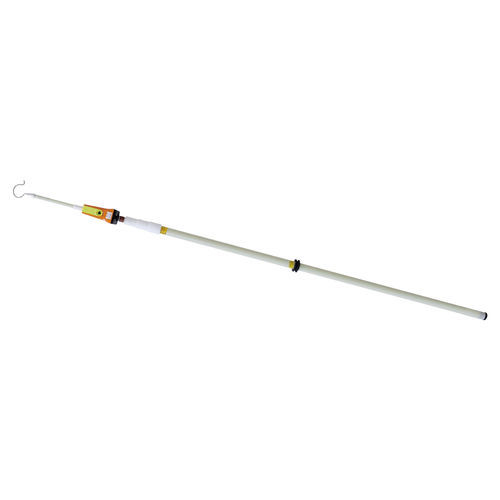

• HSR-500 — Detector para extra alta tensão: AC 250 kV a 550 kV. Projetado para linhas de transmissão de tensão muito alta; indicação positiva por LED vermelha intermitente de alta luminância e buzzer eletrônico intermitente para visibilidade à luz do dia e em ambientes ruidosos. Sensor vedado para impermeabilidade e proteção contra sujeira.
• HST-20N — Detector para média tensão (uso AC/DC): AC 3 kV a 25 kV / DC 3 kV a 25 kV. Modelo mais recente com peso reduzido em comparação ao HS-20N anterior.
• HSR-90N — Detector para média e alta tensão (ampla faixa AC/DC): 6 kV a 90 kV. Indicação positiva (LED intermitente e buzzer) e sensor impermeável.
• Série WM (tipo hélice) — Detector tipo hélice: AC 6,6 kV a 500 kV. Funcionamento sem bateria; verificação de detecção por rotação da hélice acionada pela energia detectada.

Observações
Imagens de especificações e tabelas específicas por modelo são fornecidas por referência (ver imagens de especificação do produto). Cabos com blindagem ou com camada condutiva não podem ser detectados por estes detectores.

Características técnicas / especificações

• Material da haste isolante: FRP (leve, boa manobrabilidade).
• Acessório metálico da ponta: estrutura com mola amortecedora.
• Haste operacional: em modelos aplicáveis a haste pode ser alongada para comprimentos maiores; o encurtamento não é permitido por motivos de segurança.
• As faixas de detecção variam por modelo (os exemplos acima cobrem aproximadamente de 3 kV a 550 kV dependendo da série e do modelo).
• Indicação positiva na série HSR: LED vermelha intermitente de alta luminância e buzzer eletrônico intermitente claramente perceptíveis à luz do dia e em ambientes ruidosos.
• Enclosure selado/à prova d'água do sensor em modelos selecionados para evitar falhas por sujeira, água e corpos estranhos.
• Variantes de comprimento longo (sufixo L) disponíveis para trabalhos em feeder ou de maior alcance.
• Série WM tipo hélice: funcionamento sem bateria que utiliza a energia detectada para acionar a hélice e confirmar a detecção.
