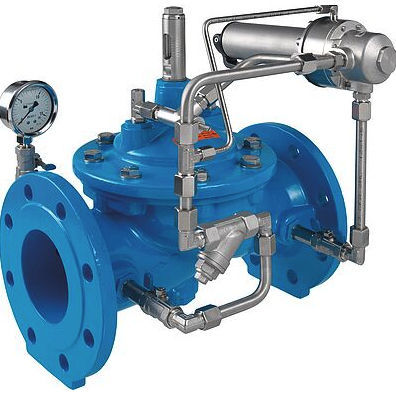

Válvula de alívio de pressão para água 1400 series

de acionamento hidráulicoconvencionalflangeada

A válvula principal é uma válvula de diafragma de funcionamento hidráulico. A energia de trabalho é o meio inerente. A maioria dos tipos de válvulas funciona de forma puramente hidráulica, sem qualquer energia externa. Aplicações Para utilização em sistemas de água potável (outros meios após consulta) Manter a pressão da rede num abastecimento Proteção da rede através da libertação do excesso de pressão Modo de funcionamento A válvula de descompressão mantém constante a pressão de entrada pré-definida (p1). Qualquer excesso de pressão do sistema é aliviado pela abertura rápida da válvula. O procedimento de fecho é lento, de modo a evitar cargas de pressão de choque. Os caudais variáveis não têm qualquer efeito sobre a pressão mantida, que é regulada pela válvula de controlo. A sobrepressão ou a pressão mantida pode ser regulada no intervalo de 2 bar a 16 bar (projeto standard). Informações sobre o produto Para calcular as dimensões da válvula, consulte as seguintes informações: Pressão de entrada máxima e mínima (rácios de pressão estática e dinâmica) Pressão sustentada ou pressão de descarga necessária Caudais máximo e mínimo Diâmetros e comprimentos de linha disponíveis Construção da válvula (design reto ou angular) Para obter a base de cálculo, informações sobre a perda de pressão e os valores característicos da válvula, consulte o final do Capítulo E.
