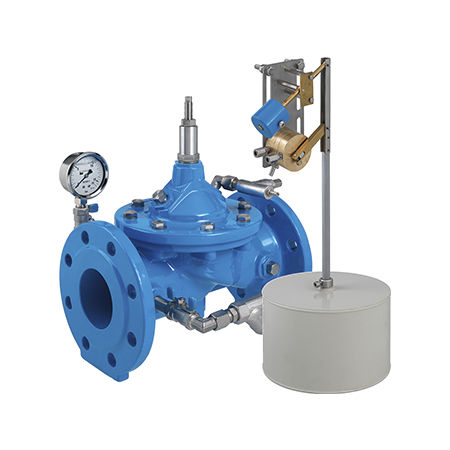

Válvula de diafragma 1600 series

de acionamento hidráulicode boiade controle de nível

A válvula principal é uma válvula de diafragma de funcionamento hidráulico. A energia de trabalho é o meio inerente. A maioria dos tipos de válvulas funciona de forma puramente hidráulica, sem qualquer energia externa. Aplicações Para utilização em sistemas de água potável (outros meios após consulta) Controlo de nível num reservatório ou num poço de quebra de pressão Controlo do nível numa bacia de compensação Modo de funcionamento A válvula de abertura/fecho com proteção de flutuador regula mecanicamente/hidraulicamente a entrada de água num reservatório através de uma válvula solenoide de flutuador e de bolbos de flutuador. A velocidade de fecho pode ser regulada por meio de uma válvula de retenção do acelerador para evitar picos de pressão. Para pressões de entrada inferiores a 1,5 bar e superiores a 4 bar, a consulta deve ser mantida. Informações sobre o produto Para calcular as dimensões da válvula, consulte as seguintes informações: Pressão de entrada máxima e mínima (rácios de pressão estática e dinâmica) Contrapressão existente no reservatório Caudal necessário Diâmetros e comprimentos de linha disponíveis Construção da válvula (design reto ou angular) Nível de água mínimo e máximo (como padrão entre 100 e 900 mm pode ser ajustado usando batentes, maiores diferenças de nível de água a pedido) Para obter a base de cálculo, informações sobre a perda de pressão e os valores característicos da válvula, consulte o final do Capítulo E.
