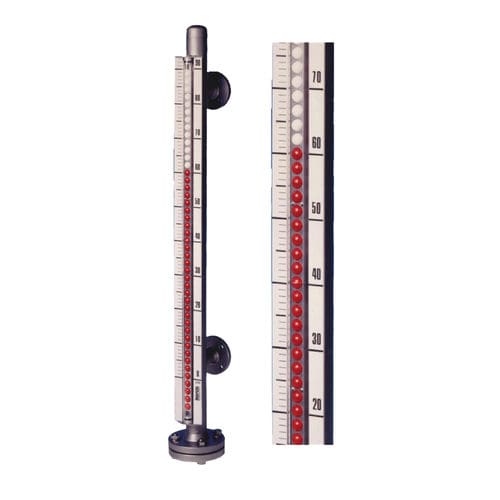

Indicador de nível de líquidos NBK series

de águabypassmagnético

Destaques

• Indicador magnético de rolete ou bola insensível, operável no local sem alimentação externa
• Chaves de fim de curso
• Saída analógica
• HART, Profibus-PA, Foundation Fieldbus

Descrição
Os indicadores de nível bypass Kobold são utilizados para medição contínua, indicação e monitorização de níveis de líquidos. O tubo bypass é montado na parede lateral do recipiente; segundo o princípio dos vasos comunicantes, o nível no bypass corresponde ao nível no recipiente. Um flutuador com ímanes circulares embutidos segue o nível do líquido no tubo bypass e o transmite sem contacto para um visor exterior ou para dispositivos de monitorização. Estão disponíveis várias opções de indicação e monitorização.

Aplicações
Os indicadores de nível bypass são adequados para medição contínua, indicação e monitorização de líquidos em tanques e recipientes em diversos setores industriais (processos, químico, águas e águas residuais, HVAC, energia).

Especificações / Dados técnicos

• Comprimento de medição: máx. 5,5 m (mais longo: em 2 partes)
• Escala: %, cm, dm (outras sob pedido)
• Início da faixa de medição: centro da ligação inferior
• Fim da faixa de medição: centro da ligação superior
• Precisão: ±10 mm
• Repetibilidade: ±5 mm
• His terese: dependente da viscosidade do meio
• Temperatura ambiente: versão metálica -20°C … +80°C
• Versão em plástico: 0°C … +50°C
• Temperatura de armazenamento: ver temperatura ambiente
• Categoria climática: Classe D de acordo com IEC 654 Parte 1: locais não abrigados com influência climática direta
• Grau de proteção: IP54, IP65 (opcional)
• EMC: de acordo com a recomendação NAMUR NE 21
• Ligação ao processo: flanges conforme EN 1092, ANSI B16.5, DIN2512
• Tamanho nominal: DN25/1/2" (outros sob pedido)
• Pressão nominal: PN40, ASME Cl150 / 300 (outros sob pedido)
