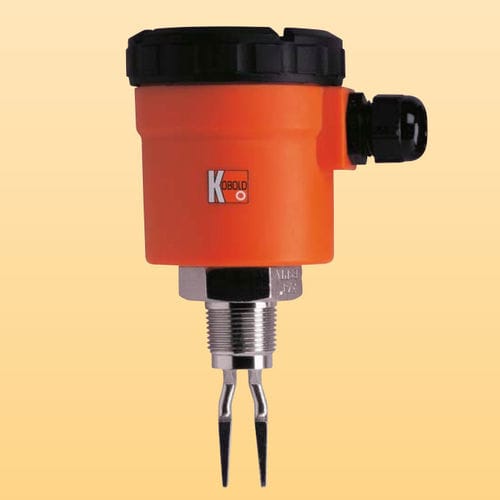

Chave de nível vibratória NWS series

para águapara óleopara líquidos

Destaques

• Comprimento de medição até 4000 mm
• Indicador de nível em percentagem e saída analógica 4-20 mA (quando aplicável)
• Versões 2 e 3 fios; quatro variantes para diferentes aplicações
• Opções certificadas ATEX/IECEx

Descrição
O interruptor de nível de líquido KOBOLD NWS opera segundo o princípio de garfo de sintonia (frequência de ressonância). Um cristal piezoeléctrico excita e monitoriza a oscilação do garfo. Quando o garfo é imerso no líquido, a frequência de ressonância altera-se; essa alteração é detetada electronicamente e convertida numa sinal de comutação. Disponível como interruptor de 2 fios (em série com a carga) ou em versão de 3 fios para ligação direta a PLC.

Aplicações

• Óleos e óleos espumados
• Água
• Revestimentos, tintas e tintas transparentes
• Produtos alimentares como molhos e leite
• Líquidos carbonatados

Higiene e CIP
O NWS é adequado para ambientes higiénicos e estéreis e suporta ciclos CIP de curta duração até 150 °C, sendo adequado para processos alimentares, de bebidas e farmacêuticos.

Dados técnicos

• Tipo: NWS
• Princípio de medição: garfo de sintonia (frequência de ressonância) com excitação piezoeléctrica e monitorização de frequência
• Material:
  • Garfo: aço inoxidável 1.4404
  • Ligação de processo: aço inoxidável 1.4404
  • Caixa eletrónica: NWS-…200: PAG com tampa reforçada com fibra de vidro e janela, rotativa 330°; outros tipos: aço inoxidável 1.4301
• Conexões de processo:
  • rosca tubo DIN EN 10226-1
  • rosca NPT
  • Tri-Clamp®
  • ligação de tubo DIN 11851 (sanitária)
  • ligação asséptica DIN 11864
  • flange DRD
  • flange B 25 PN 40 DIN 2527
  • flange B 50 PN 40 DIN 2527
  • flange ANSI B 16.5 – 1", 300 lbs
  • flange ANSI B 16.5 – 2", 300 lbs
• Grau de proteção:
  • caixa plástica: IP 65 (NWS-…200)
  • caixa inox: ligação por ficha IP 67; ligação por cabo IP 68
• Pressão máxima de serviço: 45 bar (dependente da flange)
• Temperatura do meio:
  • -20 … 130 °C (NWS-…200…)
  • -20 … 90 °C (outros NWS)
  • 150 °C a curto prazo para CIP (todos os modelos)
• Densidade mínima do meio: 800 g/l
• Temperatura ambiente: -20 … +70 °C
• Profundidade mínima de imersão para pontos de comutação: 12 mm (marcação no garfo)
• Alimentação:
  • NWS-…200: 240 V DC/AC (50/60 Hz), 2 fios; 24 V DC, 3 fios
  • NWS-…23/24: 24 V DC, 3 fios
  • NWS-…2E… (ATEX): requer amplificador de comutação de isolamento intrinsecamente seguro conforme IEC 60947-5-6
• Atraso: 1 s molhado/seco; 1 s seco/molhado
• Viscosidade: até 5000 mm²/s a 25 °C (influencia o tempo de resposta)
• Histérese: 4 mm vertical, 1 mm horizontal
• Repetibilidade: ±1 mm
• ATEX / IECEx:
  • Tipo de proteção: intrinsically safe ia
  • Designação: Ex II 1G Exia IIC T6 Ga; IECEx Exia IIC T6 Ga

Especificações

• Modelo: NWS
• Marca: KOBOLD
• Comprimento de medição: até 4000 mm
• Saídas: comutador (2 fios ou 3 fios); indicador de nível em % com 4-20 mA opcional
• Princípio de medição: garfo de sintonia com excitação piezoeléctrica e monitorização de frequência
• Material do garfo: aço inoxidável 1.4404
• Caixa eletrónica: PAG reforçado (NWS-…200) ou aço inoxidável 1.4301
• Grau de proteção: IP 65 / IP 67 / IP 68 dependendo da caixa e ligação
• Pressão de serviço: até 45 bar
• Intervalo de temperatura do meio: até 130 °C (dependente do modelo); 150 °C a curto prazo para CIP
• Densidade mínima do meio: 800 g/l
• Atraso de comutação: 1 s
• Histérese / repetibilidade: 4 mm vertical / 1 mm horizontal; repetibilidade ±1 mm
• Opções ATEX/IECEx disponíveis
