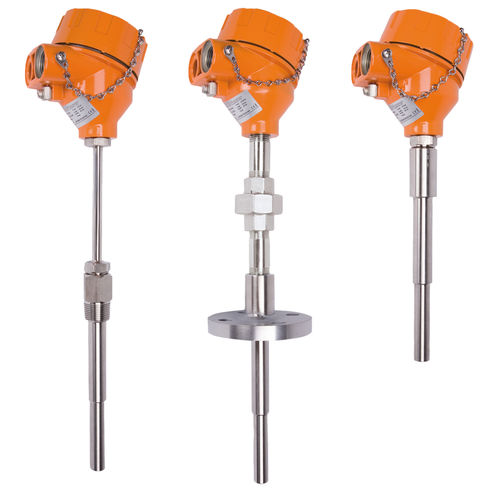

Sensor de temperatura RTD TWL series

Pt100de resistênciade resistência de platina

Descrição do produto
Termómetros de resistência para medição de temperatura em líquidos, sólidos e gases. Disponível com sensor Pt100 simples ou Pt100 duplo em classe A ou B. Duas formas de cabeça disponíveis: forma B para Ex ia e forma XD na versão Ex d.

Versões disponíveis

• Versões Ex ia ou Ex d
• Com base de ligação em cerâmica (sem transmissor)
• Com transmissor
• Com transmissor e visor LCD

Destaques

• Faixa de medição: -80 … +600 °C (dependendo da versão)
• Sensor Pt100 classe A ou B (IEC 751)
• Saídas: resistência (2/3/4 fios) ou analógica 4-20 mA
• Transmissor de cabeça opcional com protocolo HART® ou PROFIBUS® / Fieldbus e visor
• Versões ATEX disponíveis: Ex ia e Ex d

Aplicações
Medição e monitoramento da temperatura da maioria dos líquidos e sólidos leves em HVAC, refrigeração, aquecimento e fornos, engenharia de máquinas e instalações, bem como na indústria química. Instalação em tanques, silos, recipientes de armazenamento e tubulações.

Dados técnicos
Precisão
Pt100 classe A ou B de acordo com IEC 751

Conexões de processo

• Flanges segundo DIN / ANSI
• Manga de imersão para soldar
• Rosca externa

Partes em contacto com o meio

• Aço inoxidável 1.4404 (316L) (materiais especiais a pedido)

Faixa de medição

• -30 … +550 °C
• -80 … +600 °C

Pressão de serviço

• Máx. 250 bar – dependente da manga de proteção

Dados eléctricos

• Saída: valor de resistência, 2-, 3- ou 4-fios
• Saída: 4…20 mA
• Tensão de alimentação: 8…35 VDC com HART; 9…32 VDC com PROFIBUS / FIELDBUS FOUNDATION

Classe de protecção
IP54 … IP68

Certificados e homologações
ATEX – Ex ia ou Ex d

Comunicação
4-20 mA, HART®, PROFIBUS / FIELDBUS FOUNDATION

Características / especificações

• Tipo: TWL
• Faixa de medição: -80 … +600 °C (dependendo da versão)
• Sensor: Pt100, simples ou duplo, classe A ou B (IEC 751)
• Saídas: resistência (2/3/4 fios) ou 4…20 mA
• Transmissor de cabeça opcional: HART®, PROFIBUS / FIELDBUS FOUNDATION, visor
• Versões ATEX: Ex ia ou Ex d (forma de cabeça B ou XD)
• Partes em contacto com o meio: aço inoxidável 1.4404 (316L)
• Conexões de processo: flanges (DIN/ANSI), manga de imersão, rosca externa
• Pressão máxima de funcionamento: até 250 bar (dependente da manga de proteção)
• Classe de protecção: IP54 … IP68
