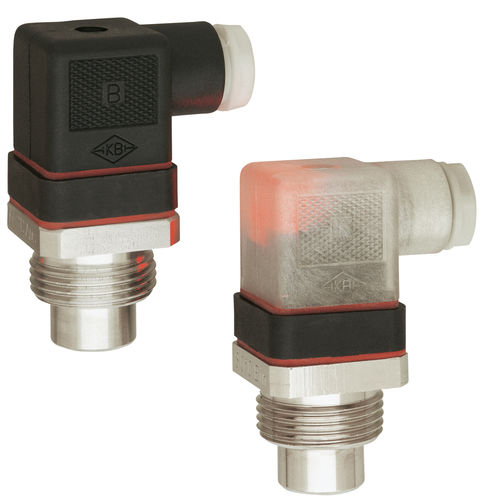

Interruptor de temperatura bimetálico TWR ss=eries

NONFcom rosca

Visão geral
Os interruptores de temperatura KOBOLD modelo TWR utilizam um elemento bimetálico com contacto de ação por salto para monitorizar a temperatura de líquidos em tubagens e recipientes. Estão disponíveis em latão niquelado ou aço inoxidável e montam-se por rosca de inserção G ¾ num bujão soldado na linha ou no recipiente. Os pontos de comutação são fixos: passos de 5 °C entre 30 °C e 50 °C e passos de 10 °C entre 50 °C e 120 °C. Contactos disponíveis como N/C ou N/O. Ligação elétrica padrão por ficha (DIN 43 650); opcionalmente pode integrar uma lâmpada piloto para indicação do estado de comutação.

Destaques

• Montagem fácil com rosca G ¾
• Independente da posição
• Materiais: latão niquelado ou aço inoxidável
• Intervalo de ponto de comutação fixo: +30 °C … +120 °C
• Tipos de contacto: N/C ou N/O

Aplicações
Monitorização de temperaturas de líquidos em tubagens e recipientes industriais (controlo de processo e segurança).

Dados técnicos
Ponto de comutação: fixo +30 … +120 °C (passos de 5 °C para 30–50 °C; passos de 10 °C para 50–120 °C). Ligação / Montagem: rosca macho G ¾ em bujão soldado. Materiais: latão niquelado ou aço inoxidável. Ligação elétrica: ficha DIN 43 650. Precisão:

• 30 … 90 °C: ±5 °C
• 100 … 120 °C: ±7 °C

Histerese: máx. 20 °C.

Características / especificações técnicas

• Tipo / Modelo: TWR
• Função: interruptor bimetálico para monitorização de temperatura de líquidos
• Ponto de comutação: +30 °C … +120 °C (passos 5 °C / 10 °C)
• Tipos de contacto: N/C ou N/O
• Materiais: latão niquelado ou aço inoxidável
• Ligação / Montagem: rosca G ¾ em bujão soldado
• Ligação eléctrica: ficha DIN 43 650 (piloto opcional)
• Precisão: 30–90 °C ±5 °C; 100–120 °C ±7 °C
• Histerese: máx. 20 °C
• Aplicação: monitorização de temperaturas de líquidos em tubagens e recipientes
