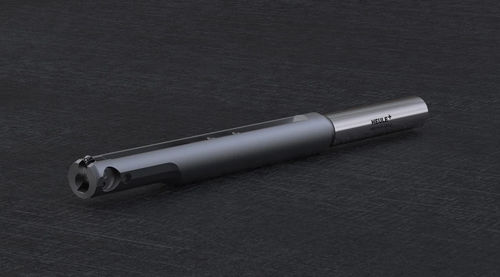

Rebarbador para máquina CNC COFA-X

metálicopara perfuração transversalpara metais

Cada ferramenta COFA-X é concebida para uma aplicação individual. É uma solução para rebarbar as arestas criadas pela intersecção de furos (furos transversais) com uma relação furo principal/furo transversal de 1:1. Também pode ser utilizado para intersectar furos com eixos deslocados. A COFA-X parte de um diâmetro de furo de 5,0 mm. Para cada aplicação, necessitamos de uma descrição precisa da aplicação para podermos fornecer a solução correcta. Por favor, defina os parâmetros e as características da aplicação da forma mais exacta possível. Diâmetro do furo principal, incluindo tolerância Diâmetro do furo transversal, incluindo a tolerância Profundidade do furo Material da peça de trabalho Ângulo de penetração Excentricidade Volume de produção por ano Tempo de ciclo (real / objetivo) Tipo de máquina Solução atual Requisitos especiais para a solução Desenho STEP (3D) Construção O conceito da ferramenta é simples e baseia-se no sistema COFA. O corpo da ferramenta é uma unidade única e a lâmina é pré-tensionada para que possa acompanhar os grandes desníveis do furo. Dois parafusos fixam a mola substituível ao corpo da ferramenta. Após a conclusão do processo de rebarbação, esta mola faz regressar a lâmina à sua posição inicial. As lâminas de metal duro revestidas são concebidas exclusivamente para corte para a frente ou para trás. Este alívio do corpo da ferramenta é necessário para que a COFA-X se desloque para fora do centro do furo, uma vez que a lâmina não se pode retrair devido à pretensão numa direção e orientação. Descrição das etapas do processo A COFA-X remove rebarbas das arestas muito irregulares causadas pela intersecção de furos internos. Esta solução de rebarbação mecânica para furos cruzados pode ser utilizada em operações CNC e melhora significativamente a fiabilidade do processo.
