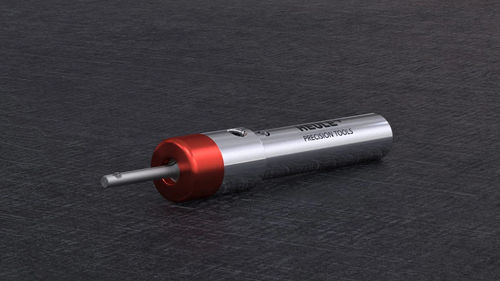

Rebarbador para máquina CNC DL2 series

em aço

As exigências em termos de qualidade de rebarbação dos furos mais pequenos são cada vez maiores - por exemplo, em aplicações médicas e electrónicas, na indústria aeronáutica e na indústria relojoeira de luxo. A DL2, com o seu princípio de funcionamento, oferece a solução adequada para uma vasta gama de materiais de peças de trabalho, tais como aço, aço inoxidável, titânio, alumínio ou materiais compósitos. A gama inclui ferramentas para utilização em diâmetros de furo de 1,0 mm a 2,1 mm. Os comprimentos de trabalho variam de 3,0 mm a 10,0 mm. O tamanho da rebarbação é de aproximadamente 0,15 mm radial. Construção A ferramenta de rebarbamento DL2 tem um design muito simples, consistindo em apenas quatro componentes. A mola e a lâmina de metal duro foram integradas numa única unidade. Esta construção simples é extremamente vantajosa, especialmente aquando da substituição da lâmina. A pequena lâmina pode ser facilmente substituída diretamente na máquina sem necessidade de pinças ou de uma lupa. A construção principal da mini ferramenta de rebarbamento consiste no corpo da ferramenta e no alojamento da lâmina. A manga de refrigeração, que direcciona o líquido de refrigeração para a janela da lâmina, garante que o gume da lâmina está sempre limpo. Quanto mais pequena for a ferramenta, maior é a importância do líquido de refrigeração para um funcionamento fiável. Descrição das etapas do processo Com o avanço de trabalho, a ferramenta de rebarbação DL2 desloca-se para dentro do furo e remove a rebarba da aresta frontal do furo. Após a conclusão da rebarbação, a lâmina recolhe automaticamente para o alojamento da lâmina. A superfície de deslizamento especialmente concebida da lâmina evita danos no furo durante a sua passagem. Ao sair do furo, a lâmina com mola regressa à sua posição neutra e está pronta para rebarbar o bordo posterior do furo.
