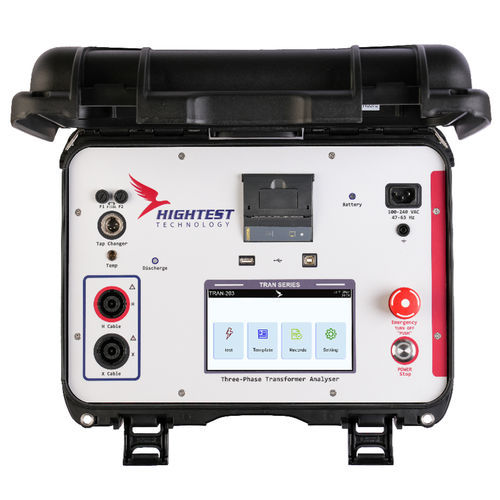

Instrumento de medição multifuncional TRAN-203

de resistênciaindustrialde transformador

A série de instrumentos TRAN-203 foi concebida para medir a relação de espiras e a resistência do enrolamento de transformadores trifásicos e monofásicos. Através da sua interface de fácil utilização, os instrumentos TRAN permitem uma avaliação rápida e exacta dos principais parâmetros do transformador. MEDIÇÃO DA RELAÇÃO DE ESPIRAS O TRAN-203 emprega elementos de testes de desempenho especificados na norma ANSI/IEEE C57.12.90. Com uma precisão líder de mercado, o TRAN-203 tem uma capacidade de medição de rácio muito ampla com uma precisão de 0,08%. Outras caraterísticas incluem a medição da corrente de excitação do núcleo, ângulo de fase, polaridade, erro de rácio e equilíbrio magnético. Apesar de o TRAN-203 ter uma configuração de cabo trifásico, os utilizadores podem também efetuar ensaios a transformadores monofásicos. O TRAN-203 pode detetar automaticamente grupos de vectores. O instrumento tem uma vasta gama de funcionamento para utilização em equipamentos como transformadores de corrente de excitação elevada e transformadores de potencial de alta potência em subestações. O instrumento pode gerar tensões de teste de 1V, 4V, 10V, 40V, 100V, 250V AC. MEDIÇÃO DA RESISTÊNCIA DO ENROLAMENTO A aplicação de até 20 Amperes de corrente contínua permite que a série TRAN-203 meça automaticamente a resistência dos enrolamentos primário e secundário de transformadores trifásicos. Os instrumentos TRAN-203 foram concebidos para medir a resistência dos enrolamentos primário e secundário do transformador sem necessidade de desligar e voltar a ligar os cabos de teste. A partir de 0,1 μΩ, a série TRAN-203 pode medir até 100.000 Ω de resistência. O instrumento pode controlar o OLTC. A série TRAN-203 pode desmagnetizar o transformador para mitigar a acumulação de remanência ou magnetismo residual devido ao ensaio
