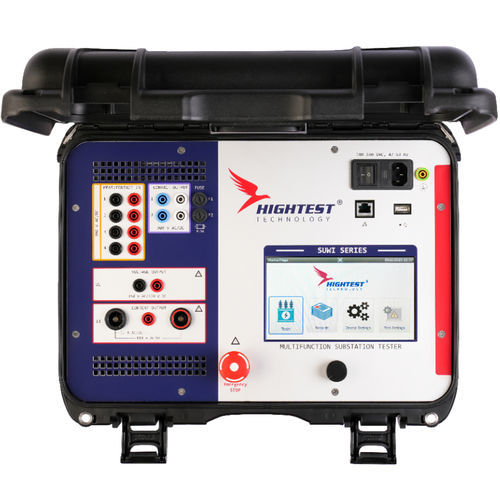

Medidor multifuncional SUWI-120

de resistênciaindustrialde transformador

A série SUWI-120 é um instrumento de teste versátil, meticulosamente concebido para avaliar o desempenho dos aparelhos de potência e de controlo nas subestações. Abrange uma série de testes essenciais, incluindo a avaliação precisa da temporização dos relés, a determinação da relação de transformação de um transformador, a análise da resistência e da temporização dos contactos do disjuntor, bem como o exame dos MCB, entre outras funções críticas. Este dispositivo de teste de subestação abrangente ganhou o nome SUWI, por acreditarmos nas suas capacidades como Assistente de Subestação. MEDIÇÃO DE TEMPORIZAÇÃO DE RELÉS O instrumento SUWI pode testar automaticamente relés de sobrecorrente, sobretensão, sobrecorrente direcional e relés de controlo de frequência. O SUWI tem uma corrente de saída ajustável até 110A AC / 120A DC e uma tensão de saída ajustável até 150V AC / 220V DC. Possui quatro módulos de entrada universais. MEDIÇÃO DO RÁCIO DE ESPIRAS Empregando elementos de testes de desempenho especificados na norma ANSI/IEEE C57.12.90, o instrumento efectua medições da relação de transformação com uma precisão de 0,08 % numa gama de relações de 0,8 a 10.000. O SUWI também mede o ângulo de fase e a polaridade, e pode gerar tensões de teste de 1V, 4V, 10V, 40V e 100V CA para facilitar a medição da relação de espiras para transformadores de corrente, tensão e potência. MEDIÇÃO DA RESISTÊNCIA DE CONTACTO / BAIXA RESISTÊNCIA O SUWI tem uma corrente DC de saída ajustável até 120 Amps que facilita a medição da resistência de contacto de um disjuntor, um shunt ou um seccionador. O SUWI-120 pode medir resistências até 5 Ω, com uma resolução de 0,01μΩ.
