Analisador de impedância IM series

de bancada

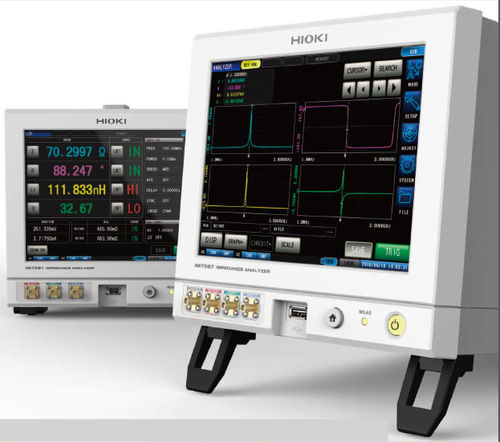

ANALISADOR DE IMPEDÂNCIA IM7587 Analisador de Impedância de Frequência de Medição de 1MHz a 3GHz com 0,5ms de Velocidade de Teste e 0,07% de Variabilidade Visão geral Os medidores e analisadores de impedância Hioki LCR variam de 1mHz a dispositivos 3GHz para se adequarem a uma ampla gama de aplicações no teste de componentes eletrônicos. O Analisador de Impedância IM7587 oferece um tempo de medição superior de 0,5ms numa gama de frequências de 1MHz a 3GHz e uma estabilidade superior, tornando-o ideal para I&D, bem como para a produção de grandes volumes de esferas de ferrite e indutores de chips. Características principais - Frequência da fonte de teste de 1 MHz a 3 GHz - Velocidade de teste mais rápida de 0,5 msec (Tempo de medição analógica) - 0,07% de variabilidade do valor medido (Ao medir uma bobina de 1 nH a 3 GHz) - ±0,65% rdg. precisão básica - Corpo e cabeça de teste do tamanho da palma da mão - Verificação abrangente de contato (via teste DCR, rejeição Hi-Z ou julgamento waveform) - Faça varreduras de freqüência, varreduras de nível e medições de intervalo de tempo no Modo Analisador ANALIZADOR DE IMPEDÂNCIA IM7580 series：LCR Medição usando o Dispositivo de Teste SMD IM9201 A série IM7580 engloba cinco modelos que cobrem frequências de medição de 1 MHz a 3 GHz. Utilizados em combinação com o dispositivo de teste IM9201, que pode acomodar seis tamanhos SMD, os instrumentos da série IM7580 permitem medir amostras de forma fácil e confiável. ANALISADOR DE IMPEDÂNCIA IM7580 series：Comparator função Uma função de comparação permite verificar se os valores medidos se enquadram numa faixa de julgamento definida pelo usuário. Esta funcionalidade é ideal para uso na geração de julgamentos PASS/FAIL para espécimes. IMPEDANCE ANALYZER IM7580 series：Contact função de verificação
