Acessório de testes IM series

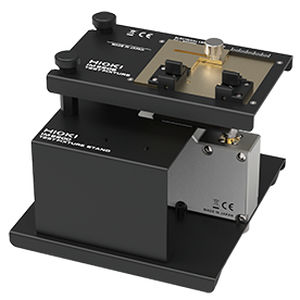

FIXAÇÃO DO TESTE IM9202 Luminária de Teste All-In-One para Alta Frequência 600 MHz Teste de uma Diversidade de Componentes Visão geral Os medidores e analisadores de impedância Hioki LCR variam de dispositivos DC a 3 GHz para se adequarem a uma ampla gama de aplicações no teste de componentes eletrônicos. O dispositivo de teste IM9202 suporta testes de alta frequência até 600 MHz quando emparelhado com a série IM7580 Impedance Analyzer, e fornece um mecanismo único de estadiamento que permite validar componentes e dispositivos em várias formas e tamanhos, incluindo chips RFID e NFC. Características principais - Dispositivo de teste para IMPEDÂNCIA ANALIZADOR IM7580 Series - Testes de alta frequência até 600 MHz - Teste a impedância de dispositivos em diversos formatos e tamanhos, incluindo dispositivos com chumbo/penhos, SMD e chips RFID e NFC - Ajuda na identificação adequada da frequência de auto-ressonância (SRF) e resistência em série equivalente (ESR) para validar o desempenho dos componentes Especificações gerais Faixa de frequência - DC a 600 MHz Tamanhos de embalagens compatíveis - LEADED Axial - Espaçamento de chumbo (comprimento do corpo do componente): 1 mm a 25 mm - Comprimento do chumbo: 2 mm a 10 mm - Altura para liderar: Máximo 2,5 mm Radial - Espaçamento de chumbo: 2 mm a 26 mm - Comprimento do chumbo: Mínimo 2 mm SMD - Comprimento: 1,6 mm a 23 mm - Largura: Mínimo 0,8 mm - Altura: Mínimo 0,65 mm Estrutura do eletrodo - 2-terminal
