Conector de dados TM25R Series

RJ45JackUSB

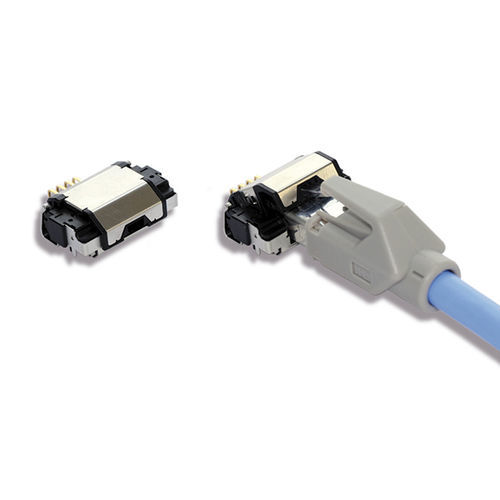

A série TM25R oferece uma solução de conetividade de alta velocidade e baixo perfil para aplicações em que o espaço é limitado. O conetor TM25R é um conetor modular RJ-45 dobrável, de abertura e fecho, que cumpre o desempenho da Cat 5. O conetor possui uma tampa de abrir e fechar, conhecida como flip-top. Quando o flip-top está fechado, a altura do conetor é de apenas 6,6 mm, que é a mesma altura de outras interfaces comuns, como os conectores USB e HDMI padrão. A estrutura de montagem intermédia permite que o conetor assente mais abaixo na placa, reduzindo a altura total do conetor para 11,25 mm quando o flip-top está aberto. O flip-top está firmemente fixado ao corpo do conetor, mas sai antes que o conetor seja danificado por força excessiva. O flip-top pode ser recolocado na sua posição sem uma ferramenta especial. A estrutura de ligação à terra melhorada apresenta lâminas metálicas na parte inferior do corpo do conetor para fornecer ligação à terra através do chassis, para além da ligação à terra através da placa. Estão presentes rolhas no interior do conetor para evitar a inserção incorrecta de uma ficha RJ11, caso esta seja inserida acidentalmente. O método de refusão intrusiva Pin-in-hole é aplicável ao TM25R. Isto permite um processo de refusão único com outros componentes de montagem em superfície e também melhora a força de retenção da placa.
