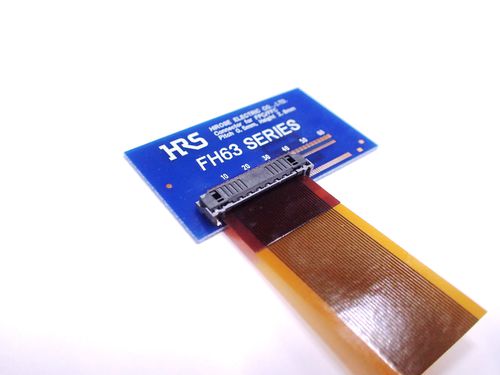

Conector de dados FH63

FPC/FFCFPCFFC

HIROSE introduziu a escala da série FH63 de conectores lisos do circuito impresso do circuito flexível liso (FFC/FPC) para permitir a inserção automatizada de um FFC/FPC, ideal para aplicações industriais e automotivos. A série do conector é o °C 105 resistente ao calor e cumpre exigências automotivos severas, e apoia as exigências de transmissão do sinal do porto encaixado 1,3 da exposição, HDMI 1.4a, USB 3,0, e V--Um pelo HS. Um único fechamento original da ação permite que um FFC/FPC seja introduzido no conector sem abrir a alavanca do fechamento. Isto pode ser feito com uma mão ou pela maquinaria automatizada para ganhar o tempo valioso do conjunto e para reduzir-se acoplar a falha. A solda que wicking é impedida por uma barreira especial do níquel que seja aplicada aos contatos. O fluxo é impedido igualmente por espaços largos na área de montagem. O FH63 pode aceitar um FFC, um FPC ou FFC protegido para a prevenção do IEM permitindo opções flexíveis do projeto. Características chaves •Número de contatos: 30 •Passo: 0.5mm •Avaliação atual: 0.5A •Avaliação da tensão: AC/DC 50V •Único fechamento da ação •RoHS complacente •Halogênio livre As aplicações ideais são sistemas de navegação do carro, em câmeras do veículo, em infotainment do carro, em sistemas handheld do jogo, em câmera do FÁ, no equipamento industrial do controle, no amplificador servo, em dispositivos médicos e em outro.
