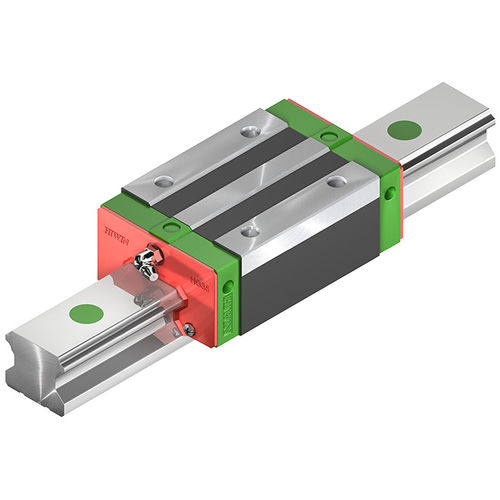

Guia linear com alta velocidade de deslocamento HG/QH series

com quatro carreiras de esferas recirculantes65 mmcom trilho perfilado

Série standard em disposição X para todas as superfícies de montagem não maquinadas, opcionalmente também disponível como tipo HIRES. A guia de rolamento de esferas HG é a primeira escolha para pares de carris e pode compensar de forma óptima pequenas diferenças de altura. Com a nossa tecnologia SynchMotion™ (corrente de esferas), a série HG transforma-se numa guia linear QH - para velocidades de deslocação mais elevadas, intervalos de relubrificação alargados e melhor desempenho síncrono com menos ruído de funcionamento. Pode encontrar o bloco certo nos acessórios para a respectiva calha de perfil ou diretamente no item de menu Blocos. Em alternativa, pode configurar o seu guia linear HG/QH diretamente no nosso configurador de produtos. Os dados CAD e os desenhos técnicos também estão disponíveis para download aqui. Bloco alto. Para fixar a estrutura adjacente a partir de cima. Bloco baixo. Para fixar a estrutura adjacente a partir de cima. Bloco de flange. Para fixar a estrutura adjacente por cima ou por baixo. Se um sistema de guiamento linear for sujeito a cargas ou impactos excessivos durante o movimento ou quando parado, ocorre uma deformação permanente localizada entre a via e as esferas. Assim que esta deformação permanente ultrapassa um determinado nível, afecta o bom funcionamento do guiamento. De acordo com a sua definição básica, a carga estática nominal corresponde a uma carga estática que provoca uma deformação permanente de 0,0001 × diâmetro da esfera no ponto de contacto mais carregado. Os valores são indicados nas tabelas para cada sistema de guia linear. Utilizando estas tabelas, o projetista pode selecionar um sistema de guia linear adequado. A carga estática máxima a que um sistema de guias lineares está sujeito não deve exceder a carga estática nominal.
