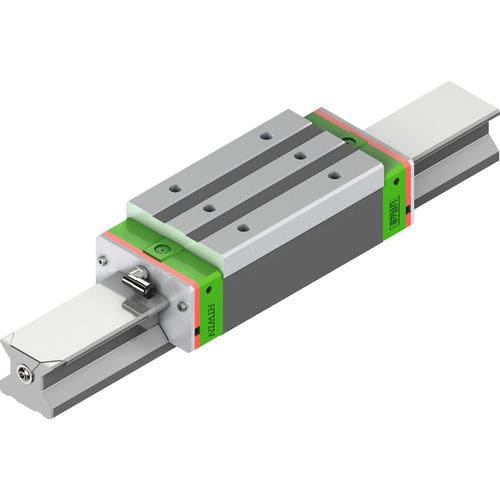

Visão geral Guia de rolos durável com capacidade de carga extremamente elevada. Graças à geometria optimizada dos elementos rolantes, a guia para cargas pesadas UR garante uma capacidade de carga e rigidez máximas, bem como um desempenho de funcionamento consistente. A distribuição patenteada de lubrificante a 360° garante uma lubrificação fiável em todas as posições de instalação, reduzindo o consumo. Os sistemas de vedação resistentes à sujidade protegem contra as condições industriais adversas. Os dados CAD e os desenhos técnicos estão disponíveis para descarregamento. Variantes

• URH - Carro de bloco de alto perfil: design elevado para uma orientação particularmente robusta e rígida, altura aumentada para uma óptima absorção de força e elevada estabilidade. Disponível nos tipos de carga pesada e super pesada.
• URL - Carro de blocos plano: design de baixo perfil para layouts de máquinas compactas; orientação estável e rígida com espaço mínimo de instalação. Disponível nos tipos de carga pesada e super pesada.
• URW - Carrinho de bloco de flange: superfície de suporte ampla para montagem muito estável e resistente à torção; adequado onde são necessárias opções de instalação flexíveis e estabilidade máxima. Disponível nos tipos de carga pesada e super pesada.

Caraterísticas

• Design de guia de rolos optimizado para capacidades de carga dinâmica e estática muito elevadas.
• Distribuição de lubrificante patenteada a 360° para uma lubrificação fiável em todas as posições de instalação e um consumo reduzido de lubrificante.
• Sistemas de vedação resistentes à sujidade para proteção em ambientes industriais adversos.
• Múltiplos tipos de blocos (perfil alto, plano, flange) para atender a diferentes restrições de instalação.
• Disponível em configurações para aplicações de carga pesada e superpesada.
• Modelos CAD e desenhos técnicos disponíveis para configuração e download.

Caraterísticas / especificações técnicas

• Cabeçalhos das mesas: H [mm]; W [mm]; L [mm]; Cdyn [N]; C0 [N]; H1 [mm]; N [mm]; B [mm]; B1 [mm]; C [mm]; L1 [mm]; K1 [mm]; K2 [mm]; G [mm]; M; l [mm]; T [mm]; H2 [mm]; H3 [mm]; Massa [kg]; M0X [Nm]; M0Y [Nm]; M0Z [Nm]
• URH35CA: H=55; W=70; L=124; Cdyn=61.200 N; C0=127.500 N; H1=7 mm; N=18 mm; B=50 mm; B1=10 mm; C=50 mm; L1=79 mm; K1=24,5 mm; K2=14 mm; G=12,2 mm; M=M8; l=12 mm; T=12 mm; H2=14,9 mm; H3=14,9 mm; Massa=1,6 kg; M0X=2.720 Nm; M0Y=1.820 Nm; M0Z=1.820 Nm
• URH35HA: H=55; W=70; L=151,5; Cdyn=75.400 N; C0=172.100 N; H1=7 mm; N=18 mm; B=50 mm; B1=10 mm; C=72 mm; L1=106,5 mm; K1=37,25 mm; K2=14 mm; G=12,2 mm; M=M8; l=12 mm; T=12 mm; H2=14,9 mm; H3=14,9 mm; Massa=2,09 kg; M0X=3.670 Nm; M0Y=3.210 Nm; M0Z=3.210 Nm
• URH45CA: H=70; W=86; L=153,4; Cdyn=110.400 N; C0=239.600 N; H1=8 mm; N=205 mm; B=60 mm; B1=13 mm; C=60 mm; L1=107,2 mm; K1=34,6 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=19 mm; T=17 mm; H2=20 mm; H3=20 mm; Massa=3,21 kg; M0X=6.380 Nm; M0Y=4.580 Nm; M0Z=4.580 Nm
• URH45HA: H=70; W=86; L=187; Cdyn=134.800 N; C0=309.500 N; H1=8 mm; N=205 mm; B=60 mm; B1=13 mm; C=80 mm; L1=140,8 mm; K1=41,4 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=19 mm; T=17 mm; H2=20 mm; H3=20 mm; Massa=4,15 kg; M0X=8.240 Nm; M0Y=7.430 Nm; M0Z=7.430 Nm
• URH55CA: H=80; W=100; L=153,4; Cdyn=144.000 N; C0=336.000 N; H1=10 mm; N=235 mm; B=75 mm; B1=12,5 mm; C=75 mm; L1=125,5 mm; K1=35,75 mm; K2=12,5 mm; G=12,2 mm; M=M12; l=18 mm; T=18,5 mm; H2=19,5 mm; H3=19,5 mm; Massa=4,61 kg; M0X=10.370 Nm; M0Y=7.390 Nm; M0Z=7.390 Nm
• URH55HA: H=80; W=100; L=224,5; Cdyn=185.500 N; C0=467.600 N; H1=10 mm; N=235 mm; B=75 mm; B1=12,5 mm; C=95 mm; L1=175,3 mm; K1=50,65 mm; K2=12,5 mm; G=12,2 mm; M=M12; l=18 mm; T=18,5 mm; H2=19,5 mm; H3=19,5 mm; Massa=6,37 kg; M0X=14.430 Nm; M0Y=14.340 Nm; M0Z=14.340 Nm
• URL35CA: H=48; W=70; L=124; Cdyn=61.200 N; C0=127.500 N; H1=7 mm; N=18 mm; B=50 mm; B1=10 mm; C=50 mm; L1=79 mm; K1=24,5 mm; K2=14 mm; G=12,2 mm; M=M8; l=12 mm; T=12 mm; H2=7,9 mm; H3=7,9 mm; Massa=1,29 kg; M0X=2.720 Nm; M0Y=1.820 Nm; M0Z=1.820 Nm
• URL35HA: H=48; W=70; L=151,5; Cdyn=75.400 N; C0=172.100 N; H1=7 mm; N=18 mm; B=50 mm; B1=10 mm; C=72 mm; L1=106,5 mm; K1=37,25 mm; K2=14 mm; G=12,2 mm; M=M8; l=12 mm; T=12 mm; H2=7,9 mm; H3=7,9 mm; Massa=1,67 kg; M0X=3.670 Nm; M0Y=3.210 Nm; M0Z=3.210 Nm
• URL45CA: H=60; W=86; L=153,4; Cdyn=110.400 N; C0=239.600 N; H1=8 mm; N=20,5 mm; B=60 mm; B1=13 mm; C=60 mm; L1=107,2 mm; K1=34,6 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=17 mm; T=17 mm; H2=10 mm; H3=10 mm; Massa=2,52 kg; M0X=6.380 Nm; M0Y=4.580 Nm; M0Z=4.580 Nm
• URL45HA: H=60; W=86; L=187; Cdyn=134.800 N; C0=309.500 N; H1=8 mm; N=20,5 mm; B=60 mm; B1=13 mm; C=80 mm; L1=140,8 mm; K1=41,4 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=17 mm; T=17 mm; H2=10 mm; H3=10 mm; Massa=3,24 kg; M0X=8.240 Nm; M0Y=7.430 Nm; M0Z=7.430 Nm
• URL55CA: H=70; W=100; L=153,4; Cdyn=144.000 N; C0=336.000 N; H1=10 mm; N=20,5 mm; B=60 mm; B1=13 mm; C=60 mm; L1=107,2 mm; K1=34,6 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=17 mm; T=17 mm; H2=10 mm; H3=10 mm; Massa=2,52 kg; M0X=6.380 Nm; M0Y=4.580 Nm; M0Z=4.580 Nm
• URL55HA: H=70; W=100; L=224,5; Cdyn=185.500 N; C0=467.600 N; H1=10 mm; N=23,5 mm; B=75 mm; B1=12,5 mm; C=75 mm; L1=125,5 mm; K1=35,75 mm; K2=12,5 mm; G=12,2 mm; M=M12; l=17 mm; T=17,5 mm; H2=10 mm; H3=10 mm; Massa=3,67 kg; M0X=10.370 Nm; M0Y=7.390 Nm; M0Z=7.390 Nm
• URW35CC: H=48; W=100; L=124; Cdyn=61.200 N; C0=127.500 N; H1=7 mm; N=33 mm; B=82 mm; B1=9 mm; C=62 mm; L1=79 mm; K1=18,5 mm; K2=14 mm; G=12,2 mm; M=M10; l= (não especificado); T=12 mm; H2=7,9 mm; H3=7,9 mm; Massa=1,8 kg; M0X=2.720 Nm; M0Y=1.820 Nm; M0Z=1.820 Nm
• URW35HC: H=48; W=100; L=151,5; Cdyn=75.400 N; C0=172.100 N; H1=7 mm; N=33 mm; B=82 mm; B1=9 mm; C=62 mm; L1=106,5 mm; K1=32,25 mm; K2=14 mm; G=12,2 mm; M=M10; l= (não especificado); T=12 mm; H2=7,9 mm; H3=7,9 mm; Massa=2,43 kg; M0X=3.670 Nm; M0Y=3.210 Nm; M0Z=3.210 Nm
• URW45CC: H=60; W=120; L=153,4; Cdyn=110.400 N; C0=239.600 N; H1=8 mm; N=33,5 mm?; B=116 mm; B1=10 mm; C=80 mm; L1=107,2 mm; K1=24,6 mm; K2=12,1 mm; G=12,2 mm; M=M12; l= (não especificado); T=14 mm; H2=10 mm; H3=10 mm; Massa=3,47 kg; M0X=6.380 Nm; M0Y=4.580 Nm; M0Z=4.580 Nm
• URW45HC: H=60; W=120; L=187; Cdyn=134.800 N; C0=309.500 N; H1=8 mm; N=375 mm; B=100 mm; B1=10 mm; C=80 mm; L1=140,8 mm; K1=41,4 mm; K2=12,1 mm; G=12,2 mm; M=M12; l= (não especificado); T=14 mm; H2=10 mm; H3=10 mm; Massa=4,58 kg; M0X=8.240 Nm; M0Y=7.430 Nm; M0Z=7.430 Nm
• URW55CC: H=70; W=140; L=174,7; Cdyn=144.000 N; C0=336.000 N; H1=10 mm; N=435 mm; B=116 mm; B1=12 mm; C=95 mm; L1=125,5 mm; K1=25,75 mm; K2=12,5 mm; G=12,2 mm; M=M14; l= (não especificado); T=16 mm; H2=9,6 mm; H3=9,6 mm; Massa=5,16 kg; M0X=10.370 Nm; M0Y=7.390 Nm; M0Z=7.390 Nm
• URW55HC: H=70; W=140; L=224,5; Cdyn=185.500 N; C0=467.600 N; H1=10 mm; N=435 mm; B=116 mm; B1=12 mm; C=95 mm; L1=175,3 mm; K1=50,65 mm; K2=12,5 mm; G=12,2 mm; M=M14; l= (não especificado); T=16 mm; H2=9,6 mm; H3=9,6 mm; Massa=7,31 kg; M0X=14.430 Nm; M0Y=14.340 Nm; M0Z=14.340 Nm
